高压差分探头用于测量两个均非为地的测试点之间的电压差。泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力，成为较大部件中进行非地参考、浮动或隔离测量的最佳选择。

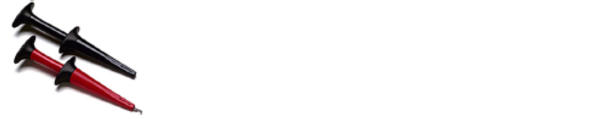

P5210A拥有最大的差分动态范围能力，用户可以安全地测量高达 ±6000 V 的电压。 随附两种尺寸的钩式端部，还配有超范围可视音频指示器，当用户超出探头的线性范围时向他们发出警告。

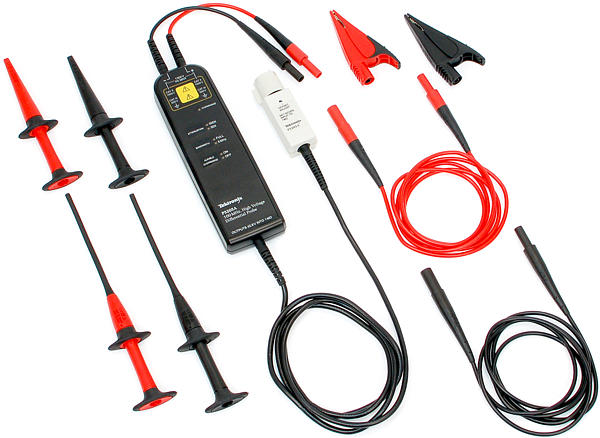

P5200A可用于任何示波器，用户把示波器接地时还可以安全地测量浮动电路。 P5200A有源差分探头将浮动信号转换为参考地电平的的低压信号，任何参考地电平的示波器都可以安全且简便地显示。
P5205A为有源差分探头，能够安全地测量高达±1500V的差分电压。 探头在测量电机驱动和电力转换器等IGBT电路时十分有效。
特性和优点：
◆带宽高达200MHz；
◆高达6000V差分电压（直流+峰值交流）；
◆高达2300V共模电压(RMS)；
◆超范围指示器；
◆通过安全认证；
◆可切换衰减；
◆可切换带宽限制。
应用：
◆浮动测量；
◆开关电源设计；
◆电机驱动设计；
◆电子镇流器设计；
◆CRT显示器设计；
◆电力转换器的设计和维修；
◆电源设备评估。
技术指标：

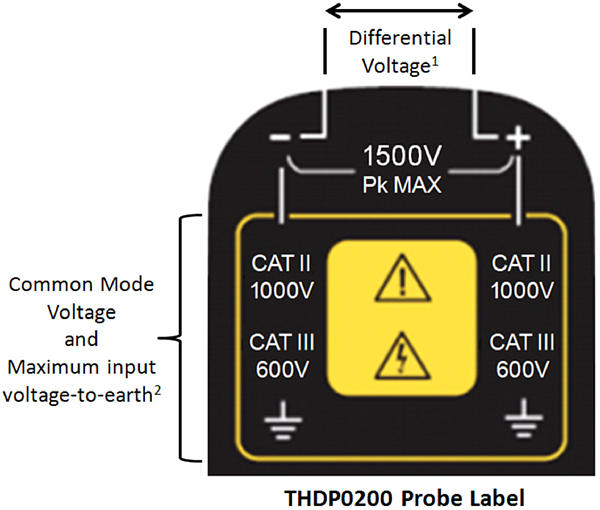

型号 | P5200A | P5205A | P5210A | |
衰减 | 50X/500X | 50X/500X | 100X/1000X | |
差分输入电压 | 500X:±1300V | 500X:±1300V | 1000X:±5600V | |
共模电压 | 500X:±1300V | 500X:±1300V | 1000X:±5600V | |
最大额定输入电压 | 1000V CAT II | 1000V CAT II | 1000V CAT III | |
带宽 | 50MHz | 100MHz | 50MHz | |
差分输入阻抗 | 10MΩ, 2pF | 10MΩ, 2pF | 40MΩ,2.5pF | |
每个输入和接地之间 | 5MΩ,4pF | 5MΩ, 4pF | 20MΩ,5pF | |
电缆长度 | 1.8m | |||
典型 CMRR | DC:>80dB | DC:>80dB | ||
