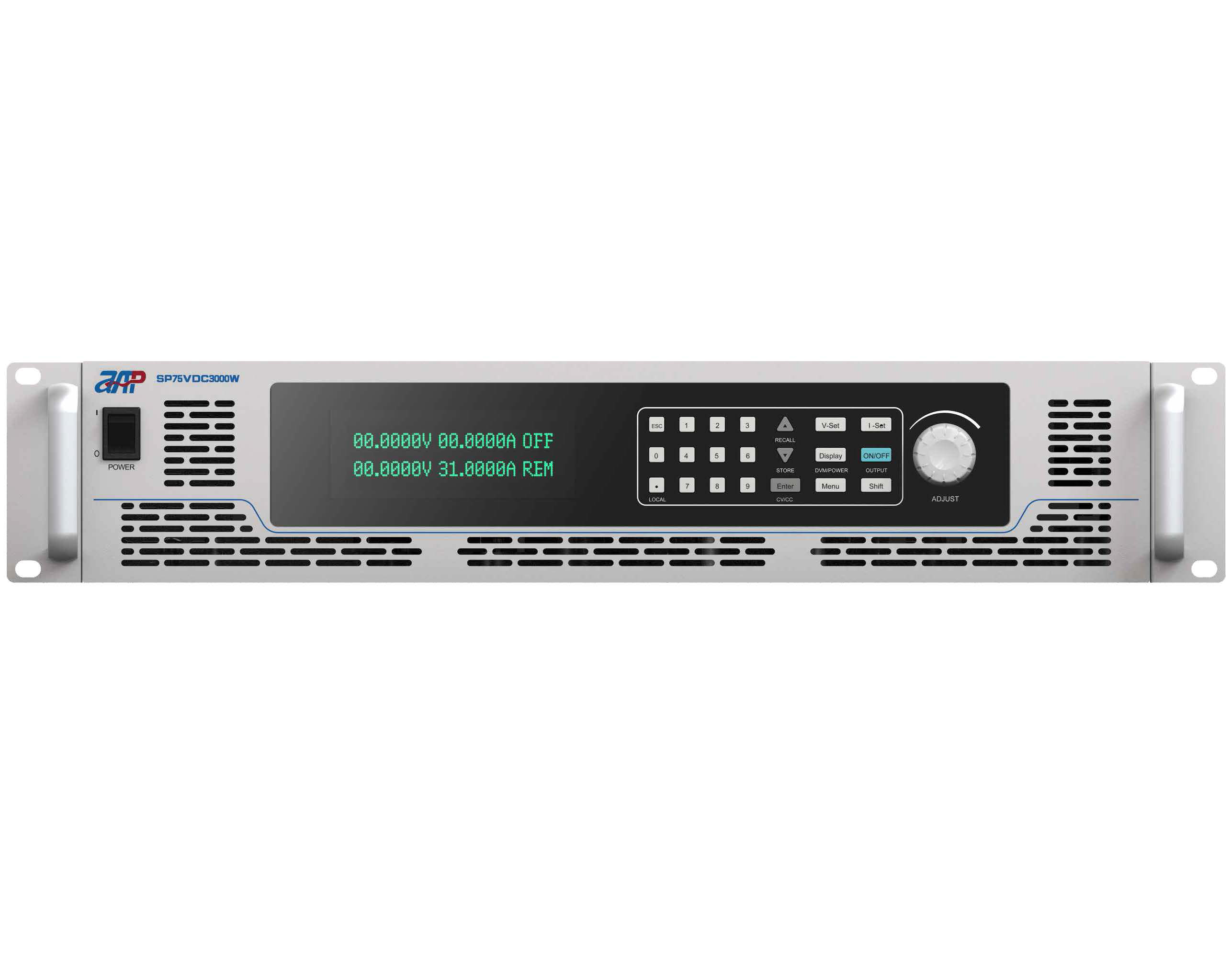

SP20VDC-2U系列可编程直流电源

  • 品牌:全天科技/APM
  • 查看产品资料
  • 访问技术支持
  • 简介:含1000W、2000W两款,内置符合标准的汽车电子测试曲线。输出电压范围0~20V,输出电流范围0~120A。电流线性调整率达到30mV,电压精度高达0.05%,电流精度高达0.1%。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

产品概述:

  20VDC系列产品为单组输出的高功率密度可编程直流电源,可提供稳定的直流输出,内置电压和电流的测试能力,能满足各种直流电源的应用。

产品特点:

  高效率——2U输出功率达到2000W;

  高精密——电压精度高达0.05%,电流精度高达0.1%,且100ms/10ms超宽空载/满载下降时间;

  高稳定——可长期在0~40℃满负载连续稳定工作,通过CSA/UL/CE/FCC等认证标准。

  ■精准的电压及电流测量能力

  ■恒功率宽范围电压电流输出

  ■支持主从并机控制可达10台

  ■支持标准SCPI指令,方便快速系统集成

  ■支持List波形编辑功能

  ■支持RS232/RS485/LAN/USB/GPIB通讯方式

  ■过压、过流、过功率、过温以及短路保护

  ■2U机型内置符合标准的汽车电子测试曲线

产品优势:

  1、效率高

  20VDC系列产品的效率高达84%,在电路设计上采用软开关技术,在电路工作时,最大限度的减小器件本身的损耗,既提高了直流源的整体效率,又减小了直流源的温升值,与同类产品相比,优势明显。

  2、超快的响应速度

  20VDC系列产品独具的快速下降功能,使其输出响应时间远远小于市场上的同类一线产品。

上升(空载)

≤10ms

上升(满载)

≤10ms

下降(空载)

≤150ms

下降(满载)

≤12ms


  3、DVM量测功能

  APM可编程直流电源内置的DVM独立量测功能,可以在输出端量测输出的电压值,并通过前面板按键的切换

  显示在VFD显示屏上,亦可作为实验室测试时的外接仪表,用来测量电压值。

  4、主从控制

  20VDC系列产品在主从模式下,最多可串/并联4台。

  主从设置可实现“一呼百应”的效果,设定完成后,SLAVE将会被锁定在主界面,并仅听从于MASTER。若其中一台发生保护,则所有的20VDC系列产品均关闭输出,并退出主从关系。

  5、简单串/并输出

  在用户需要大输出功率时,20VDC系列产品最多可支持10台串/并联。

  6、串接功能

  可通过RS485总线实现最多31台20VDC系列产品串联,此种串联方式可方便用户监控,即一台PC可同时监控此RS485总线上的所有设备。

恒功率示意及简要说明

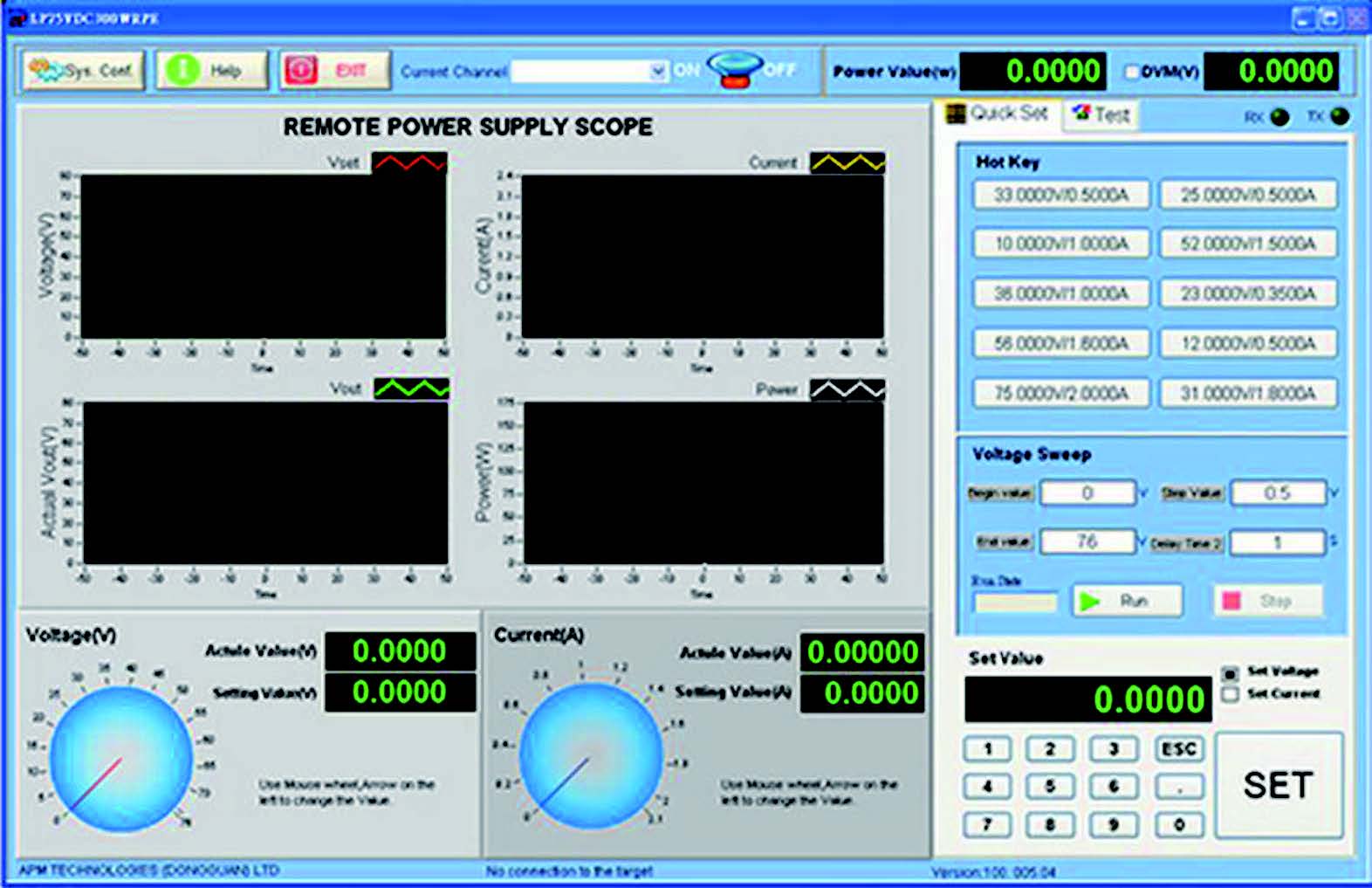

  宽范围输出电源,提供更宽的电压与电流,1台相当于多台传统“矩形”电源的工作量,节省客户的成本以及空间;同时该系列电源可以通过前面板,监控软件,或者外部控制实现多样化操作体验,以满足客户不同的应用需求。

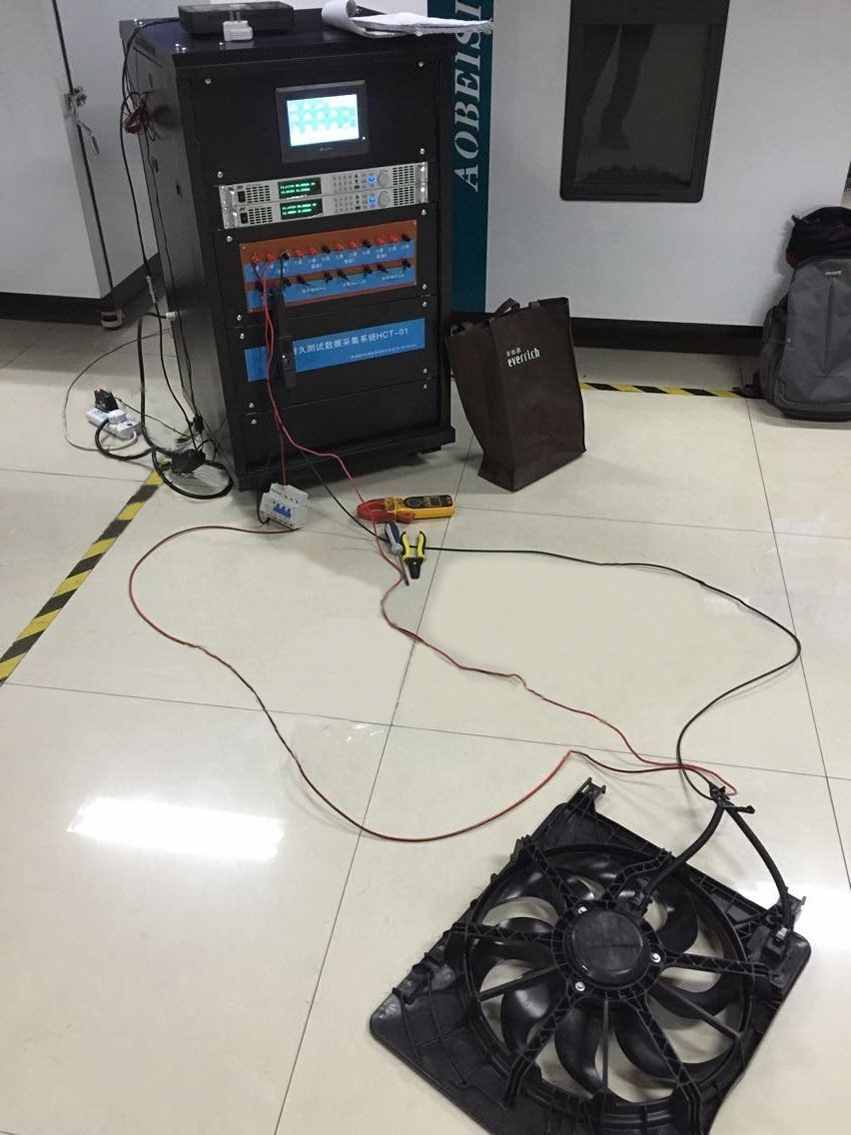

20V电压段电源的典型应用

  20V电压输出的可编程直流电源,可广泛应用于12V电池系统的充电。

  对于铅酸电池,充电电流可为其电池容量的0.2倍左右,对于锂电池,充电电流可为其电池容量的0.7倍左右,确定充电电流后,可进一步确定电源型号的选择。

  目前,电池广泛采用三段式充电方式,电源所支持的CC/CV模式的切换,可根据电源电压的显示来灵活设定,选择进入快充阶段,均充阶段还是浮充阶段。
