回收式电网模拟电源

符合光伏逆变器等分布式发电产品测试应用

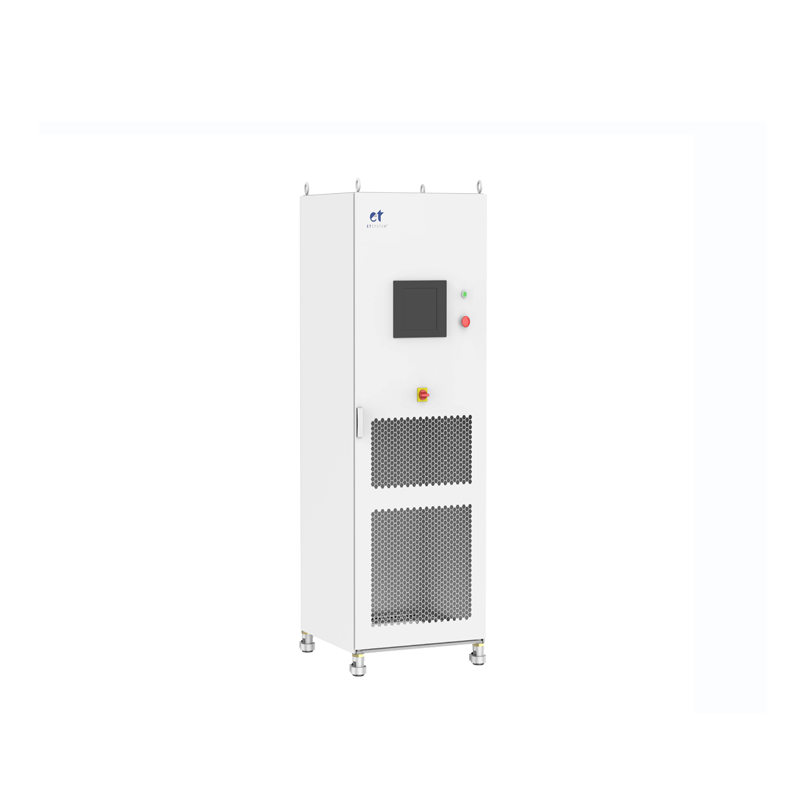

　　EAC-4Q-GS系列双向交流电源包含30kVA至180kVA的输出功率。采用先进的PWM技术，将30kVA、45kVA或60kVA的单电源模块集成在600mm*1800mm*600mm(W*H*D)机柜中。3个机柜并联，可达到高达180kVA功率。最多6个机柜并联（工厂改造），可获得更高的输出功率。

　　通过前面板大LCD显示屏可进行简单设置；也可以从前面板直接读取测量值。含RS232、RS485、CAN和以太网的编程接口，可用于自动化测试应用。

　　EAC-4Q-GS系列双向交流电源，是一款高性能、多功能的电网模拟器，三相独立输出，能够模拟各种电网扰动，电压跌落，短路故障以及电网谐波等，用于分布式发电设备检测。

产品特点：

　　• 输出功率：单系统30~500kVA，并联可达2MVA及更高

　　• 与电网隔离

　　• 配置有简易导航菜单的TFT触摸屏

　　• 前面板配置急停按钮

　　• 指示灯显示电源运行状态

　　• 双向交流电源，可将最多100%额定输出功率反馈回电网

　　• 可调节每一相的输出电压和相位角

　　• 输出电压、相位角、谐波和输出频率序列可编程

　　• 三相独立输出

　　• LVRT（低压穿越）支持光伏逆变器的LVRT测试（通过查看设备在压降期间是否可以保持连接状态进行测试）

　　• 支持IEC62116-2008标准的RLC负载仿真测试

　　• 标准接口：LAN和RS485。选项接口：RS232和模拟量接口

　　• 可用于模拟电网干扰，如：电压跌落、频移和三相不平衡电压等

　　• 可用作能量回收式交流电子负载（-LD选项）

　　• 远端补偿

　　• 输出接触器

　　• 绝缘监测功能

　　• Mod-bus/SCPI通讯协议

　　• 符合CE标准

　　• 提供客制化解决方案

技术资料下载请点击产品图右侧的“查看产品资料”

订货信息：

选型：

　　-232：RS232程控接口

　　-ATI： 模拟量程控接口

　　-LD： 可用作能量回收式交流负载

　　-RLC： IEC62116-2008 标准的RLC 负载仿真测试

　　-DC： 输出频率扩展至DC-100Hz

　　-1P： 增加单相输出
