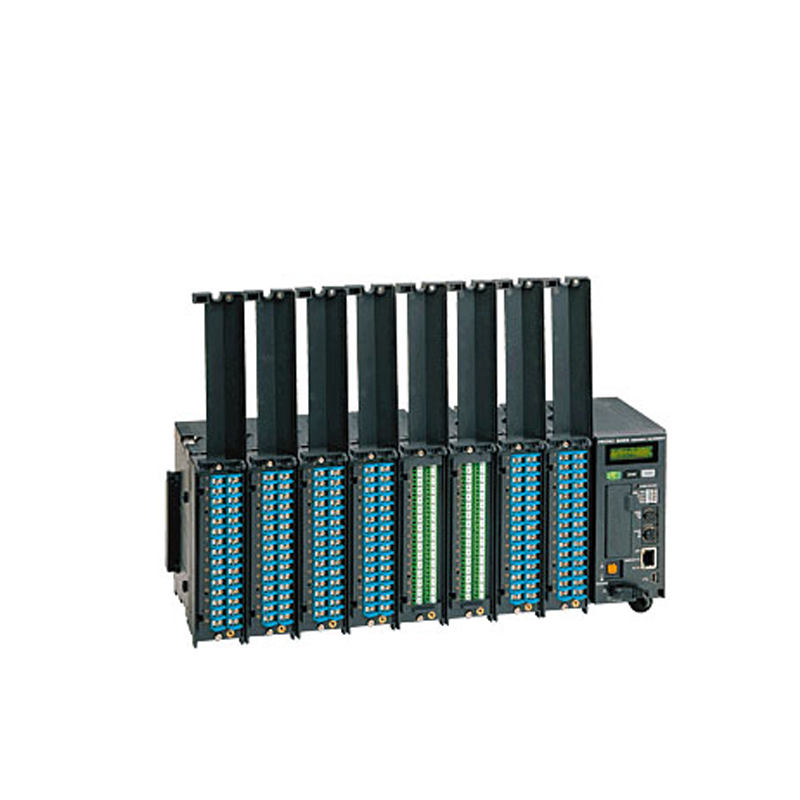

直流电压-温度等多通道记录
高速·高绝缘·多通道接口的PC测量接口记录仪
产品特点：
●10ms高速采样，最大600通道的数据收集功能
●PC基准的15通道～600通道数据收集功能
●强化绝缘功能，电压对地600V、通道间200V/120V
● USB2.0、100BASE-TX LAN、CF卡1GB配备
●有效利用内存容量的双采样
技术参数：
| 单元连接数 | 最大8单元（120ch）、1个系统由8单元连接、最大可进行5个系统(600ch)的同步采样。 |
| 测试对象 用于 8948 | [电压] ±150mV～±100V, 1-5V f.s. 6量程, 最大分辨率5μV [温度: 热电偶] -200°C ～2000°C (根据使用传感器的不同而不同)， 3量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率0.01°C [最大输入电压] DC 100V, 通道间 DC 200V, 对地间 AC DC 600V |
| 测试对象 用于8949 | [电压] ±150mV～ ±60V, 1-5V f.s. 6量程, 最大分辨率5μV [温度 (热电偶)] -200°C ～ 2000°C (根据使用传感器的不同而不同), 3 量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率 0.01°C [温度 (热电阻)] -200°C ～ 800°C, 3 量程 (Pt 100, JPt 100),最大分辨率 0.01°C [湿度] 100% rh f.s., 5.0 ～ 95.0% rh (使用9701时), 分辨率 0.1% rh [最大输入电压] DC 60V, 通道间 : 120 V DC, 对地间 : 600 V DC, AC |
| 测试对象 用于8996 | [脉冲累计] 0～1000M脉冲, 1量程 (无电压a接点, 开路集电极或电压输入),最大分辨率1脉冲 [转数变动] 0～5000/n (r/s) f.s. 1量程 (和脉冲累计为同一输入信号), 分辨率1/n (r/s) ※n是每1回转时的脉冲数1～1,000 [数码输入] ON/OFF的逻辑信号 [最大输入电压] DC 50V, 通道间 : 33V AC, 70V DC, 对地间 : 600 V DC, AC, ※每5ch有3block绝缘，block内的通道共地 |
| 记录间隔 | 10ms～1小时, 19 档量程 (温度测试混合时5s ～ 1小时), 输入单元单位可以有高速用/低速用两种设定(两用采样) |
| 功能 | CF卡实时保存, 触发功能, 数字滤波器 (计测单元内), 警报输出(使用警报单元), 专用软件进行数据采集, FTP服务器/HTTP服务器功能 |
| 接口 | LAN : 100Base-TX, USB : Ver 2.0 mini B端子, CF卡槽 |
| 电源供应 | AC 转换器 9418-15 /20 VA (Max. 8单元连接时), 12V 系列电池 (-20%, +30%范围,需要使用连接线。请订货时说明). |
| 体积及重量 | 67 mm W × 133 mm H × 125 mm D, 600 g (仅限8423主机) |
