产品介绍：

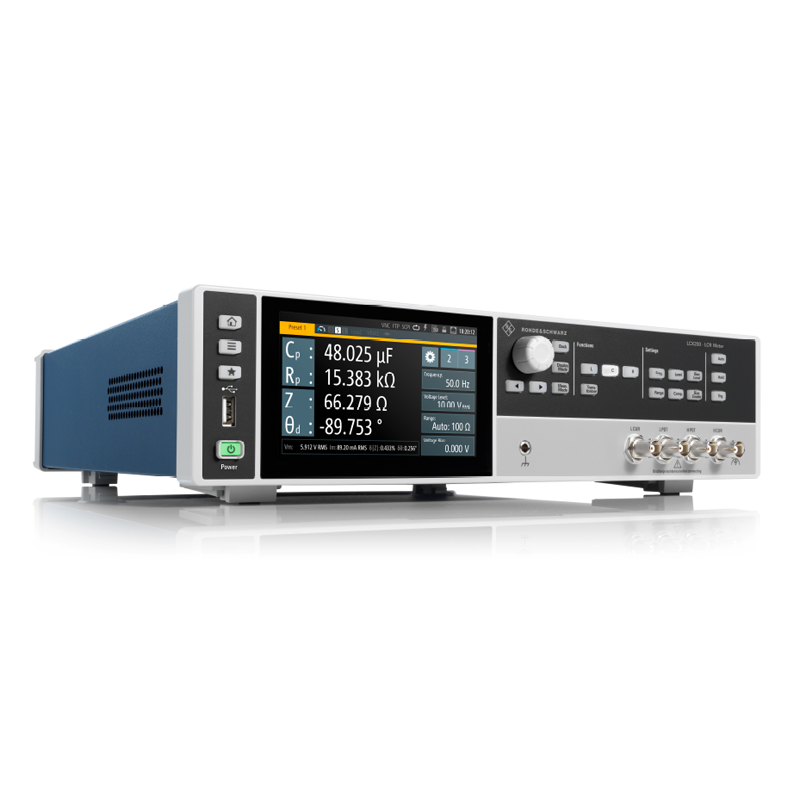

LCX系列LCR电桥功能多样，能非常准确快速地执行测量。此电桥非常适合具有挑 战性的研发和生产应用。LCR电桥提供两种仪器型号和多种选件，测试信号频率最高达10MHz，应用广泛。内部和外部偏置功能、丰富全面的分析选件和多功能测试夹具进一步 扩展了仪器适用的应用范围。
LCR电桥LCX100频率范围：4Hz～300kHz；LCX200基本型最高频率500kHz，带宽可密钥软件升级到1MHz或10MHz，所有型号均可通过DC测量。高达10V的内部生成电压满足大多数应用；可选外部偏置电压高达40V。
快速记录功能：每秒记录高达10次所有测量值；可使用高级分析功能进行动态阻抗测量：在扫描测量中，阻抗值由一系列频率值或其他参数来确定；测量可通过数字I/O端口进行外部触发和控制。组件屉筛选功能：使被测量器件按其值分为八类进行筛选；大容式触摸屏，使仪器直观操作，能够以图形方式显示测量结果；远程控制和机架安装，使R&S®LCX系列电桥特别适合用于ATE系统。
产品优势：
多功能LCR电桥
► 快速、精确和功能多样
► 可选频率范围
► 满足所有要求的测试信号
► 直流偏置
► 测量功能
► 数据记录功能
高级应用程序选项
► R&S®LCX-K106高级分析功能
► R&S®LCX-K107数字I/O端口和筛选功能
► R&S®LCX-K108扩展偏置功能
► R&S®LCX-K201 / LCX-K210最高频率升级到1MHz或10MHz
操作便捷
► 高分辨率触摸屏
► 以图形方式显示测量
► 保存和调用仪器设置
测试夹具
► R&S®LCX-Z1测试夹具，用于轴向/径向引线型设备
► R&S®LCX-Z2 开尔文夹式测试线
► R&S®LCX-Z3 测试夹具，用于 SMD器件
► R&S®LCX-Z4 测试镊子， 用于SMD器件
► R&S®LCX-Z5 变压器测试电缆
► R&S®LCX-Z11 BNC延长线
非常适用于实验室和测试系统
► 专为实验室和系统机架量身定制
► 全面的远程功能
► 高级仪器设计：体积小巧，静音运行
