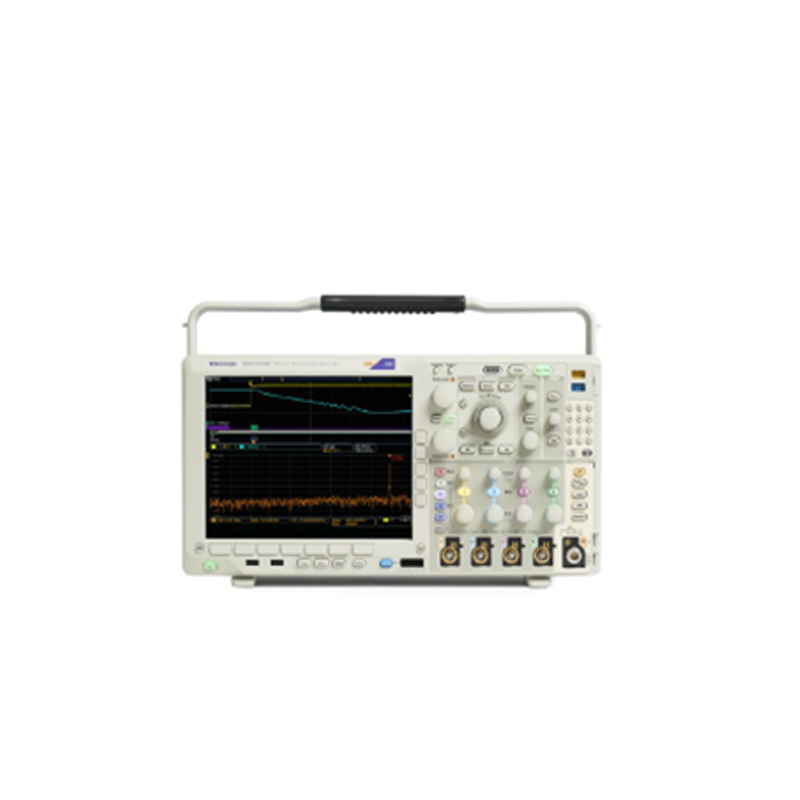

MDO4000C系列混合域仪器

  • 品牌:美国泰克/Tektronix
  • 查看产品资料
  • 访问技术支持
  • 简介:该系列为六合一混合域分析仪, 内置多达六种仪器。有四种型号可选:MDO4024C、MDO4034C、MDO4054C、MDO4104C,带宽从70MHz~200MHz,带宽200M~1G。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

   内置多达六种仪器,每种仪器均具备应对严苛挑战的卓越性能。每台 MDO4000C 均提供强大的触发、搜索和分析功能,市场上仅这些示波器同时提供同步模拟、数字和 RF 信号分析功能,是在 IoT 及 EMI 故障排除中建立无线通信的理想选择。
    MDO4000C 型号可以全面定制及全面升级。您可以现在或在以后需要时添加各种仪器。我们还新推出全面呵护计划,为您的仪器保驾护航,甚至还涵盖意外损坏保护。
产品特点
    ◆20M点记录长度:采集时间更长,同时保持适当分辨率以便放大显示精细的信号细节
    ◆Wave Inspector®导航:使用直观的前面板控件轻松地在长记录中导航。通过搜索功能自动查找并标记事件的每个发生时点
    ◆FastAcq快速波形捕获:波形捕获速率超过340000wfm/s,迅速识别毛刺和其他偶发瞬态信号。通过色彩等级显示帮助理解感兴趣的事件
    ◆4条模拟通道,选配16条数字通道和1条RF通道:同步分析模拟、数字和RF信号,轻松实现系统级故障排除。可在任何通道触发
    ◆集成频谱分析仪,宽捕获带宽:-65dBc(典型)动态范围及高达6GHz频率范围,精确分析RF信号。高达3.75GHz超宽捕获带宽,方便您同时观察整个频谱
    ◆集成任意波形/函数发生器:内置使用方便的50MHz函数发生器。示波器与128k点任意波形发生器紧密集成,可轻松捕获、编辑并重播实时信号
    ◆集成逻辑分析仪:定时分辨率低至60.6ps,轻松调试设计的数字部分。跟踪系统时基,提高系统洞察力
    ◆串行总线触发和分析:同时支持多达三条串行总线自动触发和解码。缩短查找感兴趣事件所需的时间,无需手动解析不同的位
    ◆集成数字电压表和频率计数器:免费进行产品注册!快速测量DC电压、AC+DC RMS、AC RMS和频率
    ◆升级能力:我们为模拟带宽、频谱分析仪、任意波形函数发生器、数字通道(MSO)、串行触发和分析包等提供升级能力,保证设备在未来多年中继续为您服务
性能指标

1、示波器
  ● 4条模拟通道
  ● 1GHz,500MHz,350MHz和200MHz带宽
  ● 带宽可以升级(最高1GHz)
● 高达5GS/s采样率
● 所有通道上20M记录长度
● >340000wfm/s最大波形捕获速率
  ● 标配无源电压探头,拥有3.9pF容性负载和1GHz或500MHz模拟带宽
2、频谱分析仪(选配)
  ● 频率范围9kHz~3GHz或9KHz~6GHz
● 超宽捕获带宽≥1GHz
  ● 频谱分析仪时间同步捕获功能,支持模拟采集和数字采集

  ● 频率相对于时间关系、幅度相对于时间关系和相位相对于时间关系波形
3、任意波形/函数发生器 (选配)

  ● 13种预先定义的波形类型
  ● 50MHz波形生成
● 128k任意波形发生器记录长度
● 250MS/s任意波形发生器采样率
4、逻辑分析仪(选配)

  ● 16条数字通道
  ● 所有通道上20M记录长度
● 60.6ps定时分辨率
5、协议分析仪(选配)

  ● 支持串行总线I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、LIN、FlexRay、MIL-STD-1553和音频标准
6、数字电压表/频率计数器(产品注册时免费)

  ● 4位AC RMS、DC和AC+DC RMS电压测量● 5位频率测量

典型应用
嵌入式设计
       在混合信号嵌入式系统上执行系统级调试,迅速发现和解决问题,包括当前最常见的串行总线和无线技术。
功率设计
       使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供最广泛的功率探头选择范围,进行可靠的、可重复的电压、电流和功率测量。
EMI调试
       确定哪些时域信号可能导致不想要的EMI,迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。
无线调试
       在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时,MDO4000C可以查看整个系统,包括模拟信号、数字信号和RF信号,而且在时间上同步,了解其真实特点。在一次捕获中,捕获超宽频段,查看多种无线技术之间的交互,或查看现代标准(如802.11/ad)中的整个宽带频率范围。
教育
       管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中,不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程,同时使要求的投资达到最小。全面升级能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试
       规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C把多台仪器整合到一台小型仪器中,最大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

 型号MDO4024CMDO4034CMDO4054CMDO4104C
 模拟带宽200MHz350MHz
500MHz
1GHz
 采样率2.5GS/s2.5GS/s
2.5GS/s
2.5~5GS/s
 记录长度20M点20M点
20M点
20M点
 模拟通道4
 数字通道16(选配)
 RF通道1(选配)
 RF频率范围9kHz~3GHz(选配);9kHz~6GHz(选配)
 函数发生器输出1(选配)
