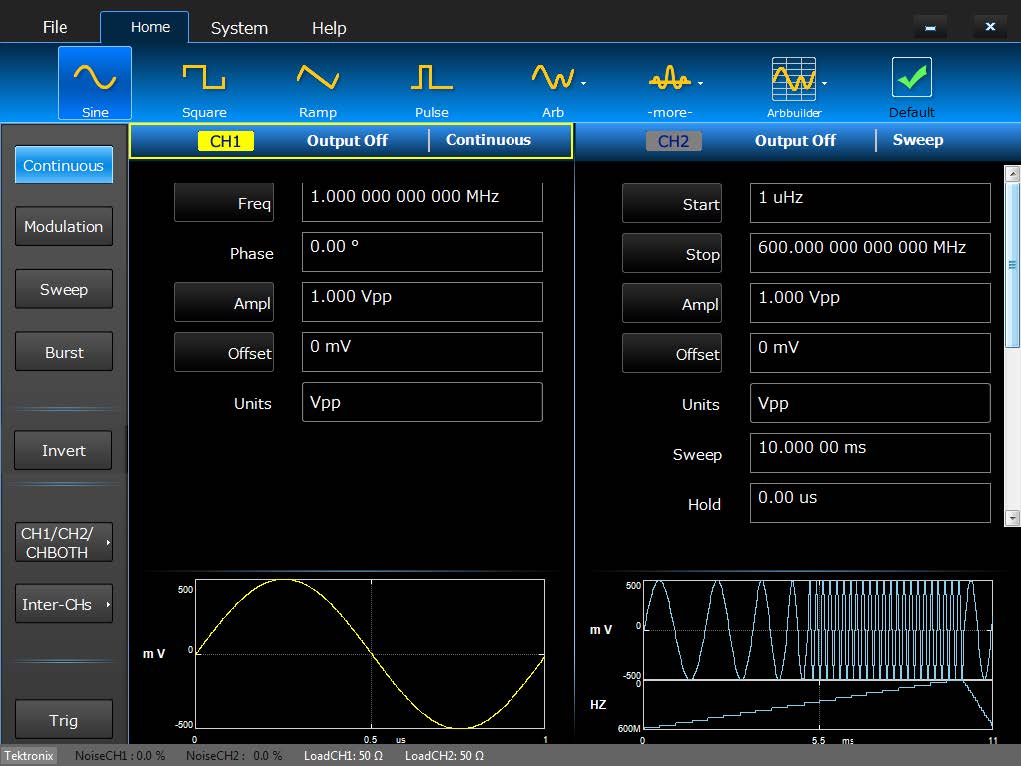

AWG4000是业内第一个综合波形发生器，同时支持全功能AFG(基本)模式和AWG(高级)模式。基本模式拥有与传统AFG类似的专用用户界面，只需按几下按钮，就可以生成函数和任意波形，菜单层级非常简单。大型触摸屏一目了然地显示所有相关参数，您可以直接点击要改动的地方。通过基于DDS的技术，用户可以旋转旋钮或点击按钮，从一个频率切换到另一个频率，无需担心采样率和波形长度。在高级模式下，用户可以配置复杂的波形，一个序列中支持多达16384个模拟波形和数字码型项，包括循环、跳转和条件分支。无可比拟的性能、多种功能、杰出的易用性和升级能力，使得AWG4000成为经济的波形发生平台，帮助您把设计指标提升到全新水平。
主要性能指标：
基本(DDS)模式
两条模拟通道
600MHz正弦波形
2.5GS/s,14位,16kpts任意波形
幅度高达5Vp-p，50Ω负载
高级(任意波形)模式
两条模拟通道
16/32位数字通道(选配)
每条通道1/16/32/64Mpts任意波形内存(选配)
高达750MHz带宽
SFDR<-60dBc
主要特点和优点：
可变采样率，100S/s~2.5GS/s，14位垂直分辨率，从各个方面保证信号完整性
为100%用户进行的升级和配置而设计，所有选项均通过软件密钥激活
-选配可升级任意波形内存，每条模拟通道可达64Mpts，每条数字通道可达32Mbit，存储长波形
-选配16~32通道数字输出购买软件选项时会随带数字探头附件。
两种运行模式-基本模式(DDSAFG模式)和高级模式(任意AWG模式)，在易用性和灵活性之间实现完美平衡
双模拟通道和高达32位数字通道，特别适合混合信号电路设计
同步输入接口和同步输出接口，同步菊花链中多台仪器，扩展输出通道数量
数字输出提供高达1.25Gb/s的数据速率，并行创建高速数字码型
每条模拟通道一个标记输出，支持触发和同步
三种可以使用软件配置的输出路径，适合所有测试情况
-直接DAC模式:750MH带宽，差分输出
-AC耦合模式:750MHz带宽，单端输出，适用RF应用
-放大模式:5Vp-p幅度，400MHz带宽，差分输出
全功能序列，高达个16384用户自定义波形，可以生成复杂的信号，最有效地利用内存，支持循环、跳转、条件分支形式
通道1和通道2(及对应的数字输出通道)可以在不同的采样时钟和序列上独立运行
直接与RFXpress?通信，在RF应用中简便生成波形

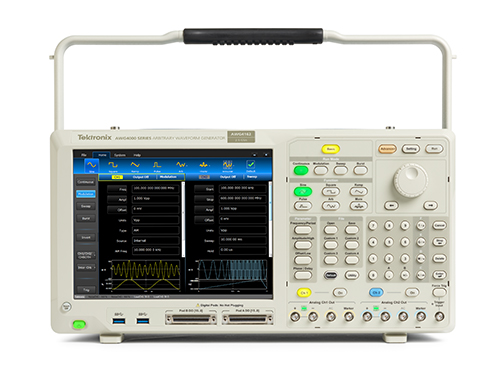

基于Windows的平台，10.1英寸触摸屏，前面板按钮，键盘和鼠标

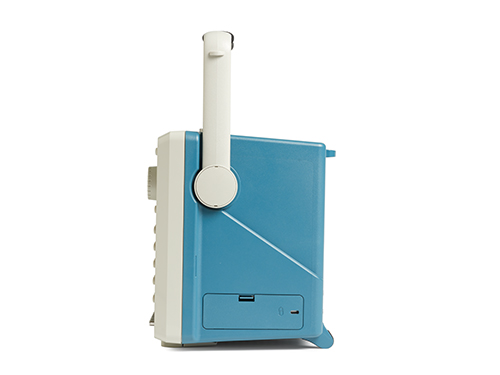

外形紧凑，既可以方便地放在工作台上，也可以携带方便
可移动硬盘，确保机密数据安全
USB3.0和LAN接口，支持远程控制
应用：
无线通信和国防电子的基带和中间频率调制
元器件和电路特性分析和验证
嵌入式电路设计和测试
混合信号电路设计和测试
时钟和系统同步
复现真实世界信号
研究
通用信号发生
