OI-915便携式压力校验系统,也为现场数字压力校验系统,由计量测试主机、OI系列压力源和专用计量测试软件组成。其中计量测试主机包括了专用测试计算机、嵌入式高精度数字压力校验仪、专用电源系统及抗干扰装置。计量测试主机与压力源分别安装于防震箱内。
主要特点:
体积小巧、质量轻便,既可车载或船载使用,也可在实验室环境下工作;特别适合军队机动保障技术要求,使军队的武器、装备实时处于优良状态,进行现场预计量,避免事故发生;同时也可广泛民用,解决了边远地区或受限环境等受检单位的现场计量保障问题。
主要用途:
主要用于一般压力表、精密压力表、压力变送器以及压力传感器的检定(校验);特别适用于工作空间狭小、无交流电、严酷环境条件下使用,该系统已应用于航空航天等军工单位使用。
测量指标:
1)物理性能
主机系统符合NEMA/IP65防水防尘标准,有效的控制因现场飞溅的水滴和水蒸汽进入主机。
2)主机性能
☆可忽略不计的预热时间。
☆测压敏感元件与测压介质完全隔离,不受测压介质影响;测量性能不受摆放位置影响。
☆量程范围:-0.1~6MPa;0~10MPa;0~25MPa;0~40MPa;0~60MPa(最高500MPa可选)。
☆同一只压力模块可实现表压、绝压模式的转换。
☆具有电压、电流测量功能并提供24VDC电源。
☆内置两个内部QT压力模块,具有外部压力模块接口,用户可选配外部QT压力模块。
☆配合压力检定软件,可实现校验数据自动处理。
☆准确度:0.05级;分辨率:根据需要设置一般设定 2~7位。
☆温度影响:在 15~35℃温度范围内进行了全面进行温度补偿,无温度影响;如有特殊要求,温度范围可补偿在 -10~50℃。
3)电学测量设计
电量测量模块选用24位高性能模/数转换器和最新微弱信号调理电路组成六位半电量测量模块,具有电流、电压测量功能,结合先进的电磁屏蔽技术,使电流、电压测量优于:0.01%读数+0.003%满刻度。
4)电量参数:
1.输出功能:
电压范围:24V±0.5V,最大输出电流50mA。
2.测量功能:
电压:±30V;精度为:0.01%读数+0.003%满刻度;分辨率为: 0.1mV。
电压:±1500mV;精度为:0.02%读数+0.003%满刻度 ;分辨率:0.1mV。
电流:±30mA,0.01%读数+0.003%满刻度;分辨率为: 0.1uV。
5)无泄漏压力源
—采用独特结构设计,其一是用于提供大容量,其二是用于提供高压力,使得增、减压力无超调现象。其独特的保压装置确保无泄;
—便携式压力源的“调零”阀均可放掉仪器内的多余气(液)体,即系统压力清零;
—配备专用抗震便携箱,携带方便;压力接口:M20×1.5;
—测量范围:
空气介质:-0.1~4MP, 油、水介质:0~60MPa;
—使用环境:
环境温度:-10~50℃,相对湿度:<95%。

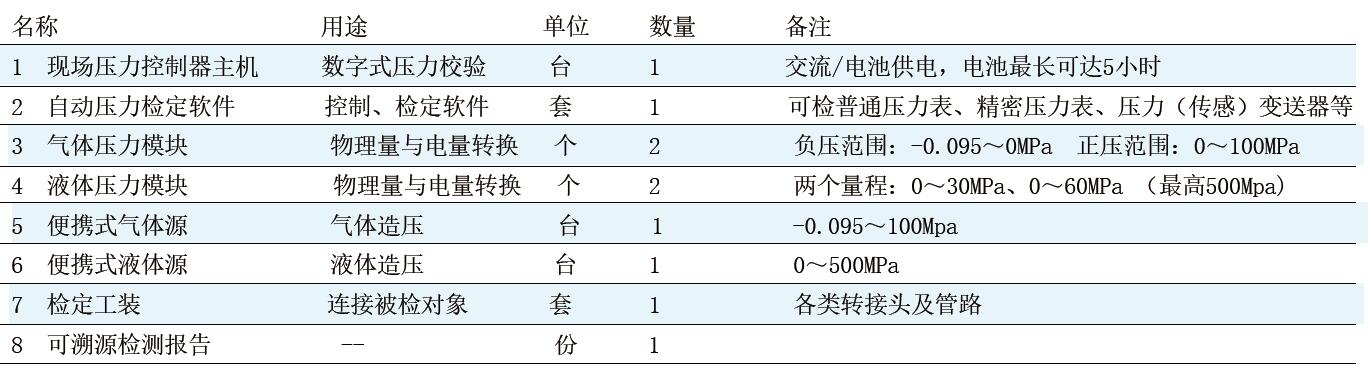

OI-915 现场数字压力校验系统,系统标准配置如下:
