使用HMO1024示波器如何测量功率?

本文例举德国汤姆工程师利用惠美HMO1024示波器测量新的图形适配器功耗,例如:AMD Radeon R9 295x2。

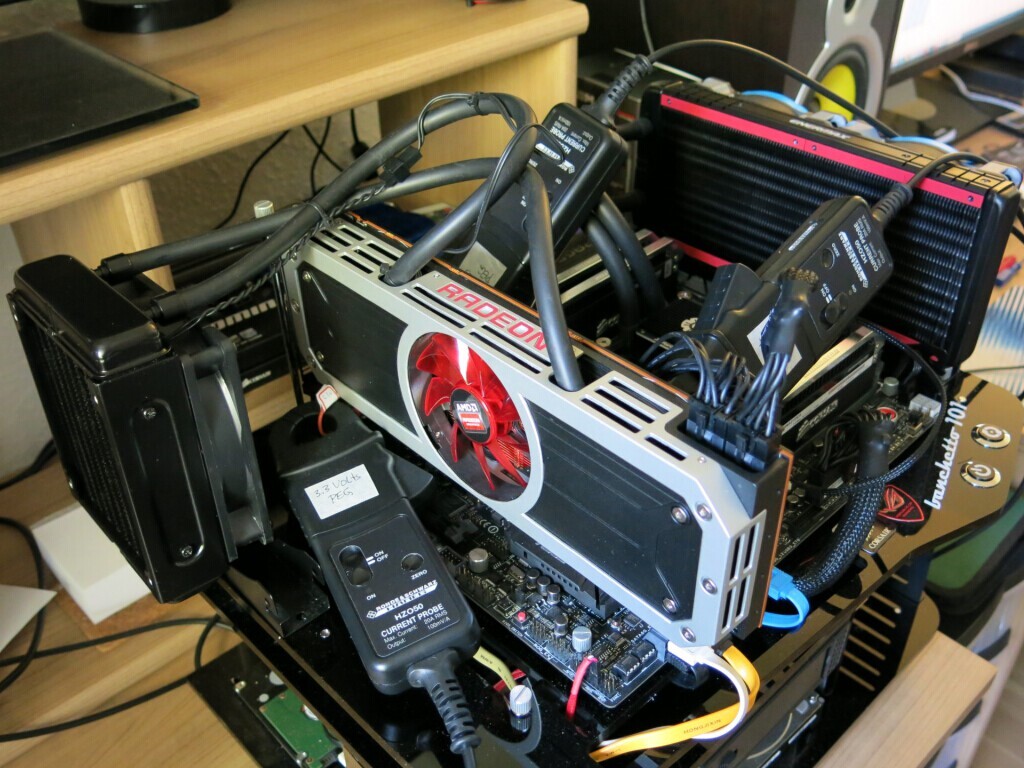

本实验使用惠美HZO50闭环电流探头和已获奖的HMO1024示波器,下面介绍究竟如何使用电流探头来测量得到功率值?

首先我们做一个假设:假设在12V端口在带载下保持一个恒定电压值,这样我们不用担心测量电压的标准探头和电流探头的相位同相问题。

现在让我们把HZO50电流探头连接到示波器CH1通道,并对它进行设置。接着每一步都按下面文字描述的图像操作。




现在我们对仪器进行一些设置。






最后,我们需要把示波器设置到自动测量和游标测量。

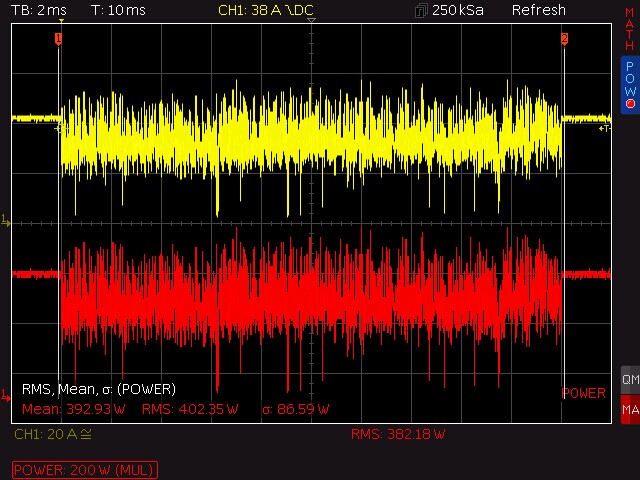

现在你所需要做的是:游标覆盖所需的测量区域,查看计算值。


为什么汤姆的硬件测量图像看起来与这里的显示不同呢?

汤姆的硬件使用他们自己的可视化工具。他们进行原始数据输出并用他们自己的工具套来执行这些计算。然而,本实验通过比较两者的测量结果(纯粹科学研究,不用作竞争因素),发现本实验也有很好的匹配结果。
如果我需要测量功率,电压不是一个恒定值,在这种情况下,怎么办?

在这种情况下,你需要一个示波器匹配软件,用来同步电压探头和电流探头,以确保测量的电压和测量的电流在时间上同步。HMO1024示波器无此功能,您需要配备更高级别的示波器,例如泰克的DPO5034B或罗德与施瓦茨的RTM2034,它们具有同步的电源选项来保证电压和电流同步测量功率。

版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
