使用R&S示波器和RTx-k36功能进行频率响应分析测试方案
电源设计中的反馈环路设计决定着产品的质量，而频率响应分析是设计闭环电路中必不可少的测试环节。通过波特图进行控制环路响应分析和电源抑制比(PSRR)测量而获得的电源环路稳定性评价，对于评估电源性能至关重要，以确保实现稳定的低噪声电源设计。
RTx-K36系列频响分析功能扩展了RTB2002、RTB2004、RTM3002、RTM3004、RTA4004系列示波器的应用范围，解决了这些示波器在执行控制环路响应等频率响应测量时的局限性。本文介绍了使用罗德与是施瓦茨“十力”强大系列示波器和内置频响分析(FRA)功能，运用波特图执行控制环路响应和电源抑制比(PSRR)测量。
1、波特图测量方案：

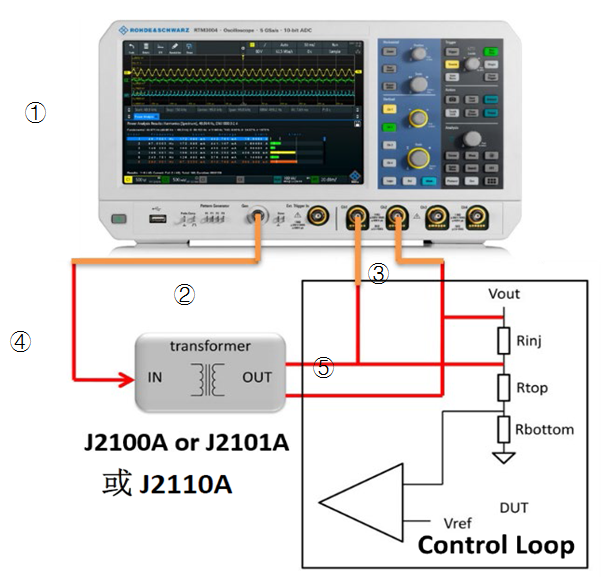

波特图测量连接示意图。RTM3004示波器内置频响分析和信号源功能，示波器提供激励信号，通过 J2100A、J2101A和J2110A信号注入器注入到控制环路。
2、电源抑制比(PSRR)测量方案：
RTM3004示波器内置频响分析功能测量电源抑制比(PSRR)的连接示意图。RTM3004示波器内置频响分析和信号源功能，信号源激励信号通过J2120A线性注入器注入到调压器。
| 序号 | 名称/型号 | 性能/描述 | 参考价格 | |
| ①测试主机 | RTB2002+RTB-K36 频响分析示波器组合 | 基本型主机，70MHz带宽, 2通道，10位垂直分辨率，内置波特图功能 | ¥19,550.00 | |
| RTB2004+RTB-K36 频响分析示波器组合 | 基本型主机，70MHz带宽, 4通道，10位垂直分辨率，内置波特图功能 | ¥26,950.00 | ||
| RTM3002+RTM-K36 频响分析示波器组合 | 基本型主机，100MHz带宽, 2通道，10位垂直分辨率，内置波特图功能 | ¥51,050.00 | ||
| RTM3004+RTM-K36 频响分析示波器组合 | 基本型主机，100MHz带宽, 4通道，10位垂直分辨率，内置波特图功能 | ¥58,350.00 | ||
| RTA4004+RTA-K36 频响分析示波器组合 | 基本型主机，200MHz带宽, 4通道，10位垂直分辨率，内置波特图功能 | ¥82,750.00 | ||
| ②注入器 | J2100A注入变压器 | 控制环路稳定性测量或波特图分析，1Hz～5MHz | ¥6,600.00 | |
| J2101A注入变压器 | 控制环路稳定性测量或波特图分析，10Hz～45MHz | ¥6,600.00 | ||
| J2110A固态注入器 | 控制环路稳定性测量或波特图分析，DC～40MHz | ¥18,800.00 | ||
| J2120A线性注入器 | 用于电源抑制比(PSRR)测量，10Hz～10MHz | ¥6,600.00 | ||
| ③无源探头 | RT-ZP1X无源高稳态探头 | 38MHz带宽，1MΩ，1:1，需配两根，后附价格为单根 | ¥2,900.00 | |
| OI1040无源高稳态探头 | 40MHz带宽，1MΩ，1:1，需配两根，后附价格为单根 | ¥200.00 | ||
| ④BNC连接线 | OIBNCmm-100 绝缘BNC公头连接线 | 50Ω阻抗，长1米 | ¥280.00 | |
| ⑤DUT连接夹具 | BNC头连接 | XF-SS/4 | 4mm香蕉头公头转BNC母头适配器 | ¥200.00 |
| OIBNC-J/1 | BNC公头转夹子线，长1米 | ¥200.00 | ||
| OIBNC-G/1 | BNC公头转钩子线，长1米 | ¥200.00 | ||
| 香蕉头连接 | OIPLUGS-J/1 | 4mm香蕉头转夹子线，长1米，红黑一对 | ¥400.00 | |
| OILUGS-G/1 | 4mm香蕉头转钩子线，长1米，红黑一对 | ¥400.00 | ||
