USB仪器系列04| 数字实时示波器:5000D系列可调垂直分辨率USB示波器

  数字实时示波器是数字示波器(DSO)的一种,也称为"单次"示波器,即用远高于信号带宽的采样率(一般为2倍以上,理想为5倍以上),实时快速捕获信号,容易观察高速单次信号。实时示波器有三个重要的技术指标定义:带宽、采样率、存储深度。

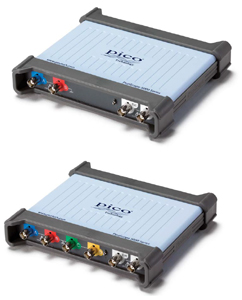

  Pico 5000D系列高灵敏柔性硬件可调垂直分辨率USB数字实时示波器:六款可选,8位~16位可调硬件分辨率。


特点如下:

通道数:2通道、4通道

带宽:60M、100M或200MHz

采样率:高达1GS/s

缓冲区内存:高达512M

内置200MS/s采样、20M带宽的标准函数发生器和任意波形发生器

连接并供电的USB,4通道时适配器供电

垂直分辨率:8、12、14、15、16位可调

支持Windows、Linux和Mac软件

波形捕获率:13万次/秒

提供驱动程序与软件开发包(SDK)

  5000D系列高速USB示波器为柔性分辨率、高性能和高速的电脑示波器。与PicoScope6软件配合使用,为诸多应用提供了理想且经济有效的应用。5000D系列高速USB示波器适用于很多领域:设计、研发、测试、教育、服务和维修。

  灵活垂直分辨率:5000D系列高速USB示波器具有显著不同的架构,在不同的串行和并行组合时,输入通道可容纳多个高分辨率ADC,从而提高采样速率或垂直分辨率。在串行模式,交错使用ADC可使采样速率在8位分辨率达1GS/s;在12位分辨率下的采样速率可达500MS/s;在16位分辨率下的采样速率可达62.5MS/s。一台仪器通过可变分辨率实现对数字信号进行高速采集、对模拟信号进行精确采集。

  标配各种高级功能:分辨率增强、模板容限测试、分段内存、18种协议串行解码、高级触发、频谱分析仪、数学通道、XY模式、自动测量、函数和任意波形发生器等高端功能均含在价格中,具有DeepMeasure深度测量分析工具。

5000D系列示波器具有128至512兆个样本的波形捕捉内存 – 比其他竞争产品大许多倍。大容量内存可以最大采样速率长期捕捉波形。实际上,5000D系列示波器可使用1ns分辨率捕捉时长超过500毫秒的波形。相反,具有10兆样本内存的示波器捕捉同样的500 毫秒波形分辨率将只能达到50ns。

所有 PicoScope 5000D设备均带有一个内置14位200MS/s 任意波形发生器(AWG)。您可以使用内置的编辑器创建或修改任意波形,从现有示波器描迹中导入它们,或从电子表格中加载。

AWG也可作为函数发生器,具有一系列标准输出信号,包括正弦、正方形、三角形、DC 电平、白噪声和 PRBS。

除了用于设定电平、偏差与频率的基本控件之外,更为先进的控件可使您扫描一系列频率。当与频谱峰值保持选件组合时,这可成为一种用于测试放大器与滤波器响应的强大工具。

触发工具允许您在满足各种条件(如示波器触发或遮罩容限测试失败等)时输出一个或多个波形周期。

型号5242D
5243D5244D5442D5443D5444D
通道数2
4
带宽60MHz100MHz200MHz60MHz100MHz200MHz
实时采样率1GS/s
缓存128M256M512M128M256M512M
垂直分辨率8、12、14、15 或 16 位
AWG带宽200MHz
输入范围全屏显示,1:1衰减,11档,11格(上下各5.5格):±10mV、±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V
