微小电阻测量原理及应用

　　微小电阻的测量广泛应用于预防性维护来检查接地连续性、表面金属情况、开关和继电器的接触电阻、电缆和绕组的电阻，来评估电机和变压器的温度情况。比如说，用来检测金属连接处。其涉及广泛的领域，包括汽车行业、电信、交通、电动机和变压器的制造商等，以及在这些领域从事维修和养护的公司。

　　测量原理

　　测量电阻最基本的原理就是欧姆定律：U=R×I。在测量的电阻很低时，通过测量注入电流的大小和由此产生的被测物两端的电压得到该值，这种连接方法叫做四线法测量，我们又叫做开尔文电桥，这有效的避免了当测量微小电阻时，接触电阻或者导线电阻带来的影响。

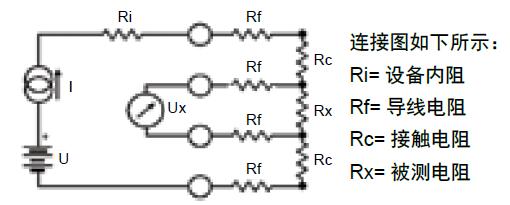

　　直流电压源提供电压U，电流源提供电流I。

　　电压表测量被测电阻Rx 两端的电压降Ux，可得出Rx=Ux/I。这个结果的得出不受回路中Ri，Rf，Rc 的影响，只要满足他们与Rx 引起的总电压降仍比该电流源可提供的电压低。在实践中，可伸缩式或旋转的双针探棒或开尔文夹钳用于更好的与被测物体接触。一般来说，当测量铆钉等器件时，两个给定的测试探针必须有伸缩的能力。

　　微欧计必须要有1μΩ 甚至0.1μΩ 的分辨率，测量范围广，并可以测量电流产生的热量，通过热电偶进行补偿。

　　为了确保操作人员安全，设备必须防止意外的过电压，防止测量在干扰电压存在时，触发感应物体的自动放电。由于金属的电阻会随着温度产生显著的变化，一个好办法就是利用给定的基准温度来显示测量结果。该设备拥有强大的功能，可以根据金属的种类，在环境温度和基准温度中自动地执行该计算（温度系数：铜或铝约为0.4％ /°C）。

       选型指南

微欧计	MOH700 (毫欧计)	CA6240	CA6250	AEMC 6292
4 线法测量模式	■	■	■	■
量程	0.1mΩ - 2000Ω	400μΩ - 400Ω	5mΩ - 2500Ω	0.1μΩ - 1Ω
分辨率	100μΩ - 1Ω	1μΩ	0.1μΩ	0.1μΩ
最大测试电流	100mA	10A	10A	200A
感性/非感性/自动			■
温度补偿			■
报表软件		■	■	■
USB/RS232 通讯		USB	RS232	USB
储存		100组	1500组	8000组
LCD 显示	■	■	■	■
供电	5 x 1.5V 碱性电池	NiMH	NiMH	供电 100 – 240Vac 50/60Hz
IEC61010	20V CAT IV	50V CAT III	50V CAT III	300V CAT II
