GPP系列可编程直流电源和负载,以一抵二充放自如

  GPP多通道可编程线性直流电源和负载,最大输出功率217W,内置负载功能,一机实现电池充放电测试。共包含四款机型:分别是单通道输出的GPP-1326;双通道输出的GPP-2323;三通道输出的GPP-3323、GPP-3060、GPP-6030和四通道输出的GPP-4323。此系列不仅提供各通道独立输出开关,并提供1mV/0.1mA设定分辨率、低涟波噪声特性 ≦350uVrms/≦2mArms及 ≦50uS输出瞬态恢复能力。

      七大功能,让GPP与众不同

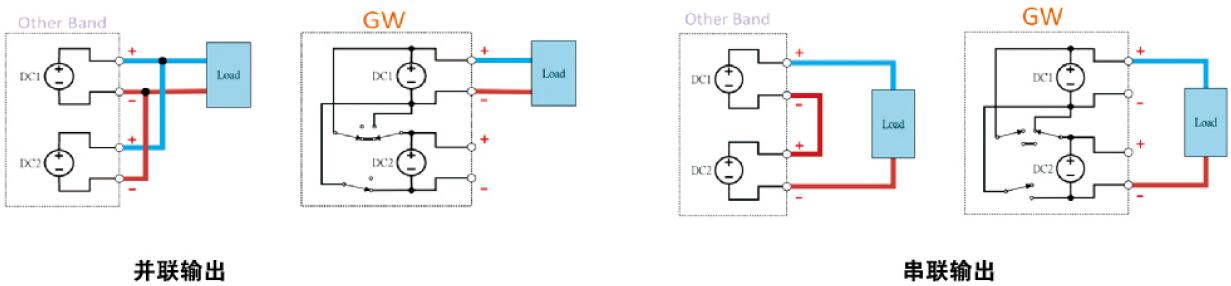

  1、Tracking串并联功能


  CH1和CH2的串并联使用,GPP系列的Tracking功能采用内部线路将输出端自动切换成串联或并联输出,无需额外的外部配线,不仅用户操作简便,而且可以提供更稳定的输出。其他品牌Tracking设计,串联或并联的输出还需要额外的外部配线连接,然而过长、过细或不一致的外部配线都有可能造成不精确的电压或电流输出。

  2、输出检测功能


  输出检测功能,可以让用户依据需求设定测试条件同时监控各通道状况,包括电压、电流和功率以及逻辑关系与、或。同时也可以在测量过程中产生报警或停止输出,中止测量并保护客户的待测物。

  3、序列输出功能


  通道1(Ch1)和通道2(Ch2)提供序列式输出功能(Sequence),此功能不仅可以让用户自行编辑电源输出波形,也可以让用户设定序列式的定电压(CV)或定电流(CC)拉载功能。例如序列式电源输出或者动态负载的模拟测试。为了简化波形编辑的设定,GPP-x323在序列式输出功能,内建8种常见的波形含:正弦、脉冲、斜波、阶梯波上升、阶梯波下降等供使用者直接调用输出。

  4、硬件保护功能OVP/OCP/OTP


  OVP/OCP/OTP的保护机制采用硬件线路实现,与采用软件实现保护的竞争者相比,有反应时间快的有点。侦测到待测物电压超过OCP设定值时,能在很短的时间停止电源供应器的输出,达到保护待测物的目的。

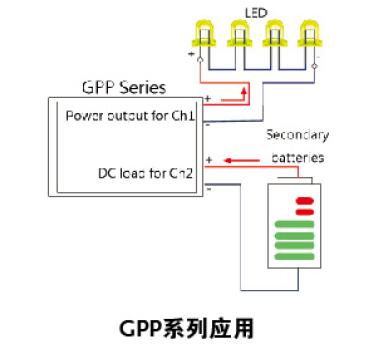

  5、负载功能


  CH1/CH2设计有负载功能,单一电源供应器可以满足基本电池充放电测试,在通道1及通道2不仅可以提供3V/3A电源输出,而且内建最大32V定电压拉载(CV)、最大3.2A定电流拉载(CC)及最大2KΩ定电阻拉载(CR)功能,所以用户无需另外使用电子负载进行放电测试。在应用上,用户可以设定单一GPP系列一个通道位电源输出,一个通道为负载功能消耗待测物功率。

  6、输出延迟功能


  前面板电压和电流设置不变时,输出延迟功能允许用户编辑电源输出开/关的时序波形。为了简化波形编辑的设置,GPP系列在演示输出功能中有三种内置的定时模式,包括用户直接应用的固定时间、增加时间、减少时间。输出延迟的编辑数据可以存储在内部10组存储器中,或者由U盘保存(保存/调取)为*DLY或*CSV文件,存储的*CSV文件可导出Excel用于编辑和分析,最终编辑的文件可自电源用U盘导出(保存/调取)。

  7、输出记录功能


  输出记录功能记录了输出过程中的电压/电流参数。根据用户的要求记录各点的间隔,最短间隔为1秒,最长间隔为300秒。结果可保存为为*DLY或*CSV文件或直接存在U盘中,也可以导出至Excel做分析。
