基于FPC1500频谱分析仪的经济型电磁兼容测试系统

　　电磁兼容（EMC）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值（简称EMI）；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性（简称EMS）。

　　随着世界工业水平的发展，对电磁兼容设备与应用技术的要求越来越高，为了使产品符合相应的电磁兼容标准，在开发过程中进行必要的电磁兼容检测将极大的有利于产品自身性能的稳定和质量的提高。由于建设一套电磁兼容实验室的成本非常高，很多企业无法负担价格高达几百万甚至上千万的电磁兼容测试系统。下面我们介绍几款基于FPC1500频谱分析仪的经济型的OI-EMI诊断系统。

一、辐射骚扰（近场）

　　1、主要设备：ELEKTRAEMI测试软件、FPC1500频谱分析仪、HZ-15近场探头组、OI-ES系列电磁屏蔽箱（选件）

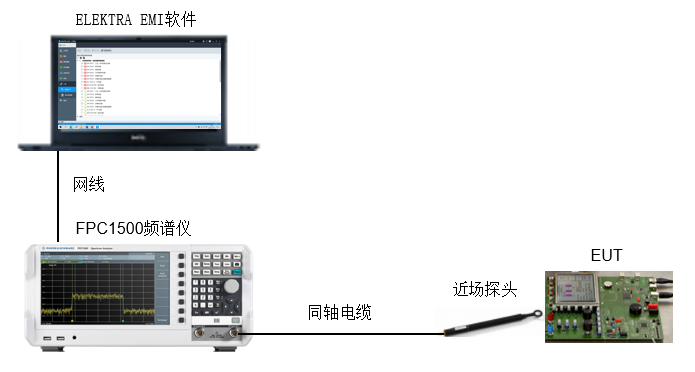

　　2、测试连接图：

　　3、测试功能：

　　　　频率范围：30MHz~3GHz

　　　　测试类型：近场（电场和磁场）

　　　　测试距离：由探头类型决定，具体见：HZ-15电场和磁场测试近场探头组

二、电源线传导骚扰（民标）

　　1、主要设备：ELEKTRAEMI测试软件、FPC1500频谱分析仪、ENV216 LISN和隔离变压器

　　2、测试连接图：

　　3、测试功能：

　　　　频率范围：150KHz~30MHz

　　　　测试最大电压：220VAC

　　　　测试最大电流：10A

三、信号线传导骚扰（民标）

　　1、主要设备：ELEKTRAEMI测试软件、FPC1500频谱分析仪、ENY81 ISN

　　2、测试连接图：

　　3、测试功能：

　　　　频率范围：150KHz~30MHz

　　　　接口类型：RJ-11或RJ-45

四、电源线传导骚扰（汽车电子）

　　1、主要设备：ELEKTRAEMI测试软件、FPC1500频谱分析仪、NNB21 LISN

　　NNB21型电路模拟器为检测汽车电路网络中与线路相关的传导骚扰和一般应用而研发，它可以同时或者分别检测两条线路。

　　2、测试连接图：

　　3、测试功能：

　　　　频率范围：100KHz~1GHz

　　　　测量端口：2

　　　　测试最大电压：50VDC

　　　　测试最大电流：10A
