USB数字实时示波器的介绍和推荐

数字实时示波器是数字示波器(DSO)的一种,也称为“单次”示波器,既用远高于信号带宽的采样率(一般为2倍以上,理想为5倍以上),实时快速捕获信号,容易观察高速单次信号。实时示波器有三个重要的技术指标定义:带宽、采样率、存储深度。

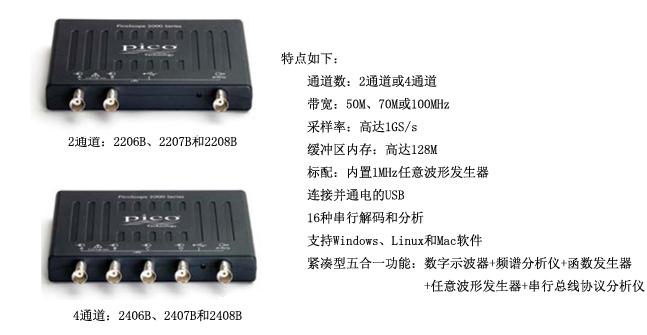

2000B系列六合一超便携经济型USB示波器:2204B、2207B、2208B、2406B、2407B、2408B六款可选。


2000B系列USB示波器非常紧凑,可以与所有探头和导线一起方便地放到笔记本电脑包,它们可以替代笨重的台式设备,适用于各种应用:包括设计、测试、培训、服务、监控、故障查找和维修,非常适合现场应用的工程师。

2000B系列USB示波器提供高达1GS/s的快速实时采样速率:相当于1ns的时间分辨率。对于重复模拟信号,等效时间采样模式将最高等效采样速率提升至10GS/s,甚至将分辨率更加细化到100ps。在整个内存均支持预触发和后触发来捕捉信号。标配19种解码分析,例如:CAN、UART、SPI、Modbus等。

PicoScope2206B
2207B2208B2406B2407B2408B
通道24
带宽50MHz70MHz100MHz50MHz70MHz100MHz
最大采样率500 MS/s
1G MS/s
缓存32MS
64MS128MS32MS64MS128MS
分辨率8位 (12位增强)
输入范围±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V
AWG带宽任意波形发生器带宽1MHz

       更多资料请下载:USB数字实时示波器介绍和产品推荐.pdf
