与真有效值万用表配套的经济型电流探头

  万用表也称为多用表,在传统的三用表基础上发展而来。所谓“三用”,最基本的就是电压、电流和电阻测量,典型为基于欧姆定律的三量关系U=R×I。但是一般万用表测量电流时只能到10A,并且需要断开电路在电路中串联测试,即不方便也不安全,使用电流探头就可以解决这个问题。它采用交流互感器或直流霍尔效应原理,用夹钳式结构不用断开电路测量大电流,可以测量高达10000A有效值交流电流。有的小量程电流探头使万用表具有测量漏电流、过程电流、电流互感器次级电流的功能。海洋仪器(010-62178811)提供的夹钳式电流探头如下:MN12Y4ND37N

■ MN12 交流电流探头
1504061910975021.jpg电流测量范围:0.5~240Arms
电流与电压转换比:1A/10mV
频率带宽:40Hz~10kHz(-3dB)
精度(典型值):≤1%
可夹持导体尺寸:最大¢20mm,一个总线汇流排20×5mm
输入信号:AC交流
接头:¢4mm安全香蕉插座
钳头外观尺寸:135×57×34.5mm
重量:180g
价格:¥2500元
■ Y4N 交流电流探头
1504061924507992.jpg电流测量范围:4A~600Arms
电流与电压转换比:1A AC/1mV DC,特有的AC交流二极管整理创新技术
频率带宽:48Hz~1kHz(-3dB)
精度(典型值):≤1%
可夹持导体尺寸(max):单根线缆¢30mm,二根线缆2×¢25mm,总线汇流排63×5mm
输入信号:AC交流
电缆长度:1.5米
钳头外观尺寸:66×195×34mm
重量:420g
价格:¥4500元

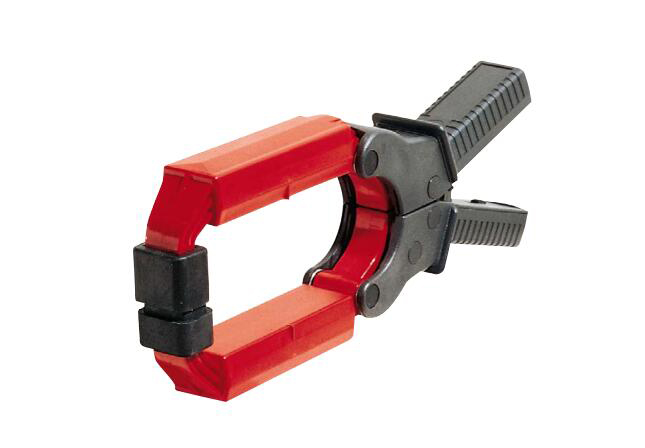

■ D37N 交流电流探头
1504061940560487.jpg电流测量范围(分三个量程):0.1~36Arms,1~360 Arms,1~3600 Arms
电流与电压转换比(相应三个量程):1A/100mV,1A/10mV,1A/1mV
频率带宽:30Hz~5kHz(-3dB)
精度(典型值):≤2%
可夹持导体尺寸:最大¢64mm线缆,线束50×135mm或64×100mm
输入信号:AC交流
接头:¢4mm安全香蕉插座
钳头外观尺寸:310×120×48mm
重量:1200g
价格:¥7500元

版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
