十全十美,全力替代市面上2000系列示波器

  RTB2000系列数字示波器以10为性能参数的标志 (10位ADC、10Ms存储和10.1英寸电容触控屏),并结合智能操作理念------直观的用户界面以及无与伦比的操控体验。

  RTB2000系列数字示波器具有70MHz、100MHz、200MHz和300MHz带宽,可提供最高2.5GS/s的采样率和最大20Msample的存储深度。

  RTB2000系列给用户提供的不仅仅是一款示波器,它包括逻辑分析仪、协议分析仪、波形和码型发生器以及数字电压表,并集成了用于频率分析、波罩模板测试和长时间数据采集的专用操作模式。

  一、“十”力带来更多信号细节

RTB2000系列的产品优势支持的功能或规格
可查看叠加于大信号上的小信号细节:低噪声全测量带宽10位ADC垂直分辨率是传统8位
    ADC的4倍,1280像素 x 800像素显
    示屏分辨率,1mV/格输入灵敏度
在全带宽下捕获时间更长2.5G/s最大采样率,
    20Ms最大存储深度,
    12个水平刻度
更易于查看信息和进行协作。更快地进行操作和解读结果。10.1''   电容式触摸屏,1280 x 800
    分辨率,网格注释,切分双窗口

  二、与同一级别的20000系列示波器相比,存储深度增加了10到160倍

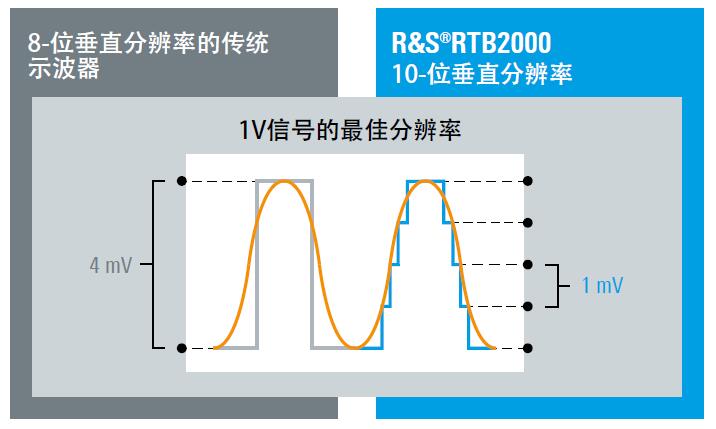

  三、10-位 A/D转换: 发现小信号的细节


  2000系列示波器比较

规格R&S®
    RTB2000系列
Tektronix
    DPO/MSO2000B系列
Tektronix
    TBS2000B系列
Keysight
    2000X系列
LeCroy
    WaveAce2000系列
指标重要性分析
带宽 (MHz)70,100,200,
    300可升级
70,100,20070,100,200
    可升级
70,100,200
    可升级
70,100,200,
    300
可升级带宽高达300MHz,保护投资并满足未来要求。
ADC 分辨率10 位8 位8 位8 位8 位支持用户查看更多细节和更小信号。
最大存储深度20Msample
    160Ms分段存储
1Msample5Msample1Msample (选件)1Msample支持以高采样率在长时间段内捕获波形。
显示屏10.1",1280   x 800电容式触摸屏7",400 x 2409",800 x 4808.5",800 x 4807",800 x 480更轻松地进行操作和查看显示屏上的信息。
波形捕获率
    (波形/秒)
50,0005,000未规定200,000< 1,000波形捕获率越高,用户越快查找偶发事件。
集成功能DVM、计数器、函数发生器、码型发生器、16通道混合信号示波器16通道混合信号示
    波器
DVM、计数器、函数发生器、8通道混合信号示波器支持调试低速串行设备和混合信号设计。
接口USB,LAN支持快速Web浏览器和MTPUSB,VGA   (选件),
    LAN (选件),
USB,LAN,WiFi,USB,VGA/LAN/
    GPIB(选件)
USB,LAN远程控制确保轻松更新和监控仪器。
