什么是HMO1002八合一示波器
| 一、升级带宽的数字示波器：50MHz、70MHz或100MHz | ||
| 根据您的需要，HMO1002示波器可从基本型50MHz带宽升级到70MHz或者100MHz。您可与仪器一起或之后再单独购买升级凭证选件。 | ||
| ·HV572：带宽从50MHz升级至70MHz ·HV512：带宽从50MHz升级至100MHz ·HV712：带宽从70MHz升级至100MHz |
| |
| 您可以从海洋仪器（OItek）购买升级带宽及串行总线功能的凭证选件。在Hameg特有的网页http://voucher.hameg.com上分别输入您的升级凭证号和仪器机器编号，即可获得相应的许可密钥。通过U盘在仪器上加载密钥，50MHz带宽示波器可立即升级至70MHz或100MHz带宽。 | ||
 | ||
二、逻辑分析仪（混合信号示波器MSO） | ||
HMO1002示波器尽管价格只是与通用数字示波器一样， | 选件：逻辑探头HO3508 | |
 | ·适合所有HMO系列示波器 | |
| 规格通道8每通道存储深度512K(HMO1002)输入阻抗100kΩ‖<4pF最大输入频率350MHz最大输入电压40V(DC+peak AC)测量类别CAT I线缆长度约1m
| |
| 三、串行总线分析 | ||
HMO1002示波器为您提供串行总线触发和硬件加速解码，仪器可通过密钥进行升级获得此功能，来满足您的需求。 | ||
·HV110：I²C，SPI，UART/RS-232串行解码模块，用在逻辑通道和模拟通道上 | ||
|  |  |
| SPI总线信号，MISO/MOSI解码 | HEX解码CAN总线信号 | I²C总线信号缩放视图 |
| 四、码型发生器 | ||
 | ·使用预定义的信号模式：I2C、SPI、UART、CAN、LIN | |
| 五、函数信号源（FG） | ||
| 选择适合你的应用范围的信号类型。各种信号类型(高达50kHz频率)不仅可以协助学生完成测量试验，也可支持技术人员在音频领域的分析。 | ||
| ·函数发生器提供了所有常见的基础波形，高达50kHz ·波形：正弦波，方波，脉冲，三角形和斜波 | ||
| 六、数字电压表（DVM） | ||
| 集成内置的三位数字电压表，主要目的是使维护人员的工作更轻松，例如：使用R&S? HMO1002示波器的两个模拟通道，就有可能同时进行电压测量。 | ||
| ·同时在两个模拟通道进行测量，具有2个自定义参数 ·以下选项是有效的：C，DCrms，ACrms，波峰因数，Vpp，Vp+，Vp- ·您决定值在屏幕上的位置 | ||
| 七、ASA模拟曲线进行元件测试 | ||
| 八、FFT频率分析仪 | ||
| HMO系列示波器具有高性能FFT频率分析功能，信号分析频率范围达128k点，此外还包含光标测量及峰值检测功能，使工程师更快的完成分析。 | ||
|  |  |
| 图1：看上去无失真的正弦信号 | 图2：信号失真的频谱 | 图3：非周期信号 |
简单的频域分析 | ||
通常情况下，输入信号的失真，不能用肉眼检测，例如：显示在图1中的正弦信号，一眼看上去似乎无失真。只有频谱图(图2)清楚地显示了附加的谐波，其为基波频率倍数的谐波震荡。 | ||
如果是非周期性输入信号情况会怎样？大多数仪器会提供选项来触发频谱，仅仅在合适的时刻捕获它，在稍后的时间进入“停止”模式。然而，在这一点上，很多带FFT功能的示波器计算频谱仅只有一次，并将结果存储在存储器中，该基本时间信号将不再用于计算，因此，就不再可能对信号的所有部分进行计算。 | ||

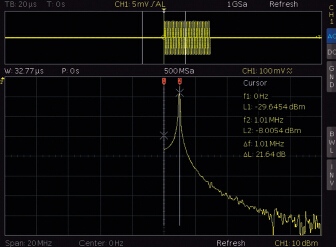

惠美HMO系列示波器与此不同：既然FFT以前存储的信号还有用，通过一个可调节的窗口宽度，以单次模式或停止模式捕获的这些信号部分，随后对它们进行分析就非常有用。图3为非周期信号曲线。 | ||
 |  |
| 图4 | 图5 |
按下FFT按钮，用户可以选择各种不同的测量窗口，如图4“矩形窗”。虽然矩形窗以很高的准确度来捕获频率，但也伴但也伴随更多的噪声。抑制这种干扰一个更好的方法是使用汉宁窗，它对频谱的正面影响立即可见(图5)。 版权声明：本资料属于北京海洋兴业科技有限公司所有，如需转载，请注明出处！ | |
