“阻抗匹配器”应用方案

在电子测量中，由于被测对象DUT和测试仪器的输入或输出阻抗不一致（例如，信号源为50Ω输出阻抗，示波器为1MΩ输入阻抗），会导致测试导线、探头和相应的附件有不同的阻抗与之相适应。这样在不同的测试环境和测试设备中，“阻抗匹配”就会变得相对重要。

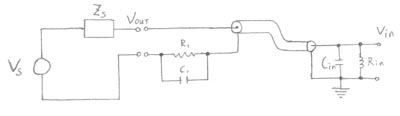

所谓“阻抗匹配”，就是把阻抗进行转换，使之与相对应的测试阻抗一致，例：50Ω的同轴BNC电缆，连接到75Ω输入阻抗的视频测试阻抗时，引用50Ω～70Ω转换器，才能满足测试结果，否则会出现26%测量误差。我们可用图1表示：VS—测试电压，ZS—源阻抗，R1—导线电阻，C1—导线容抗，Cin—测试仪器输入容抗，Rin—测试仪器输入阻抗。

图1  测试端、导线、输入端三端阻抗连接图

在②③式中，我们可以看出Vin” =2Vin’ ，则③式中的仪器读数比②式中读数大1倍，而③式中的真实值应除以2来修正，例如50Ω信号源接到1MΩ示波器时，示波器上的读数电压100V，实质信号源输出应为50V。
“阻抗匹配”选型方案:

1、PL-10阻抗匹配器，参考价格：520元/个  原理：将示波器探头的阻抗与万用表的阻抗相匹配，使示波器探头在万用表上的读数正确。

应用：示波器的高压探头（例：OIHVP15HF，HP9258R等）转换后，可应用到万用表上。

详细规格：

①输出阻抗1.111MΩ；

②阻抗误差±0.25%；

③带宽DC~50MHz；

④功率：最大1瓦；

⑤输入电压：Vmax=250V直流或200V交流真有效值；

⑥尺寸：46mm(L)×Φ1 6mm(D)；

⑦净重：25克。

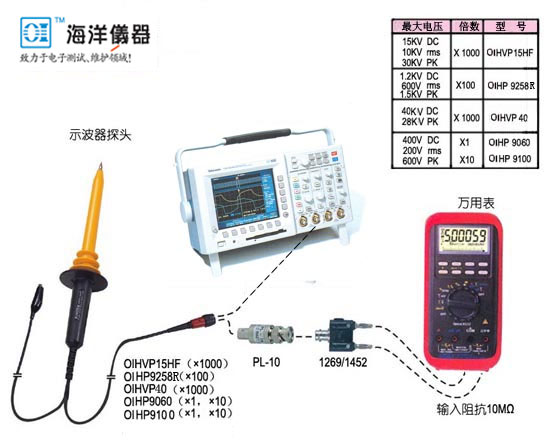

应用图解：

2、PL-50阻抗匹配器（也称通过式负载），参考价格：470元/个

原理：将示波器和信号源的阻抗匹配，相当于传统的通过式负载，导致最小的传输损失。

应用：示波器和信号源同时场合，例示波器检定机构等。

详细规格：

阻抗：50Ω±0.5%

带宽：DC～1GHz

功率：2瓦

尺寸：46mm(L)×Φ1 6mm(D)

重量：25克

3、OI33002，50Ω～75Ω转换头，价格：500元/个

原理：把50Ω与75Ω阻抗互相转换。

应用：在75Ω视频应用领域中功能扩展。

4、3840系列BNC终端负载

原理：采用吸收式，增加系列化。

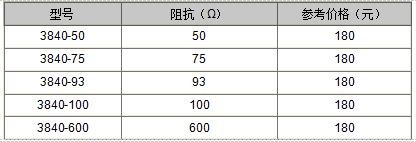

规格：


以上型号系统指标：频率（DC~500MHz），最大功率0.5W,精度±1%。

5、4119系列BNC通过式负载（也称阻抗匹配器）

原理：同PL-50型号

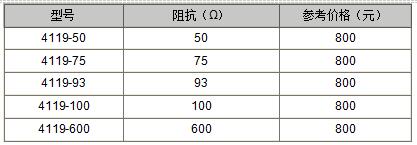

规格：

指标：2W碳敏电阻，精度±2%，带宽DC～500MHz

6、 其它附件，例BNC转香蕉头等转换器。
