PicoScope 9000采样示波器软件介绍
时钟和信号特性描述
轻松测量最大20GHz的电信号特性或者9.5GHz的光信号特性，例如：测试你的电路、连接器、电缆和PCB内的抖动、噪音、上升时间、以及过冲。
同时使用最多4通道数学函数于当前波形、波形存储或其它函数。
FFT分析：观察频域内的任何信号，分析串扰和失真，识别噪音和干扰源，以及测试系统的脉冲响应。

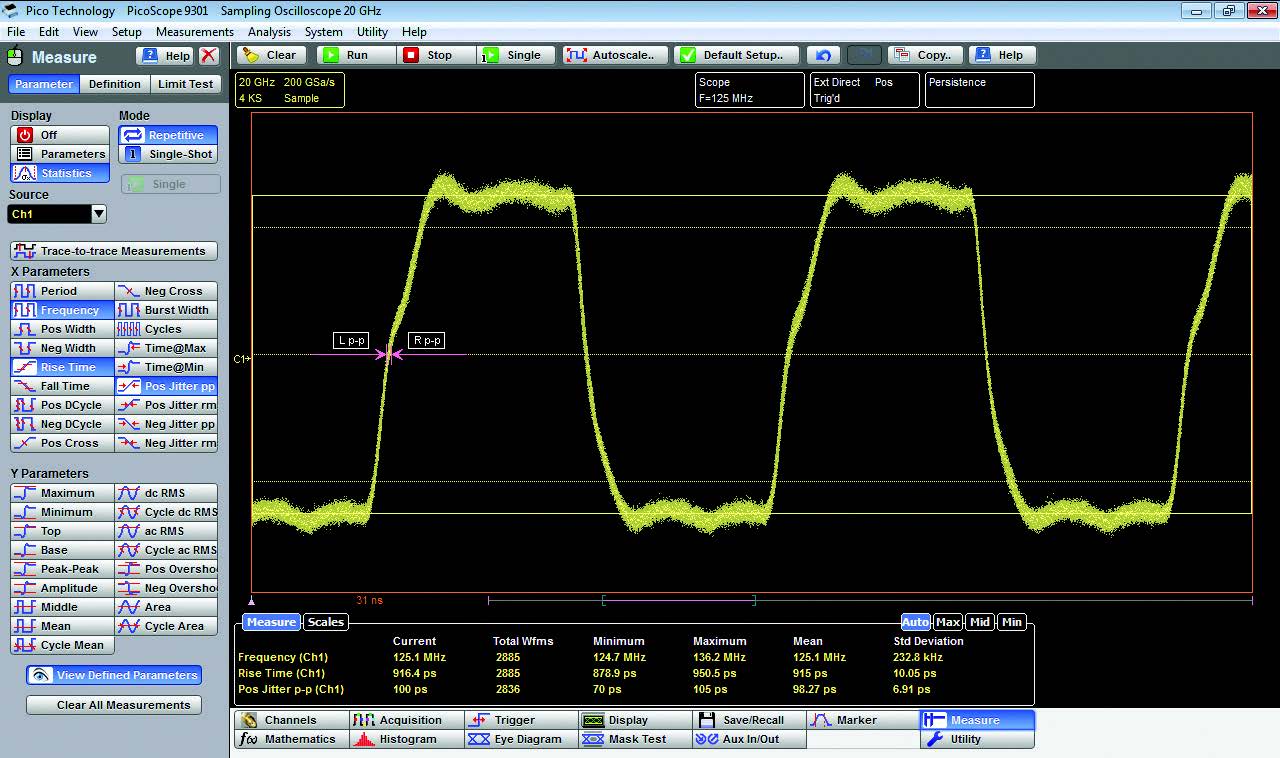

用超过50个内置脉冲测量快速定义参数。可同时显示10个标准或统计测量。
波罩测试
PicoSample. 3软件包括一整套可选的标准波罩，可编辑波罩和修改边界。支持数据速率最大11.3 Gb/s。

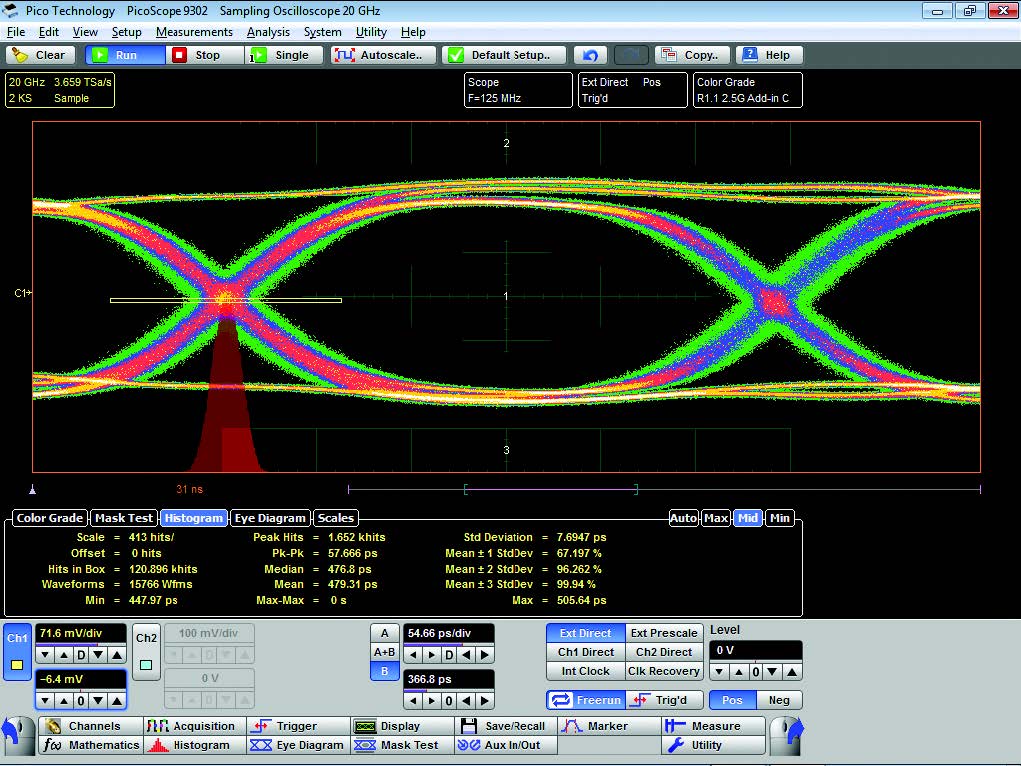

可显示为灰度或色度以帮助分析眼图中的噪音和抖动。还有统计显示窗显示原始波罩和边界内的故障数。
标准波罩提供：SONET/SDH、以太网、光纤通道、PCI Express、InfiniBand、XAUI、RapidIO、SATA、ITU G.703、ANSI T1.102、G.984.2。
用图形化编辑器可自动生成和修改定制波罩。可添加特定边界到任何波罩。
TDR/TDT

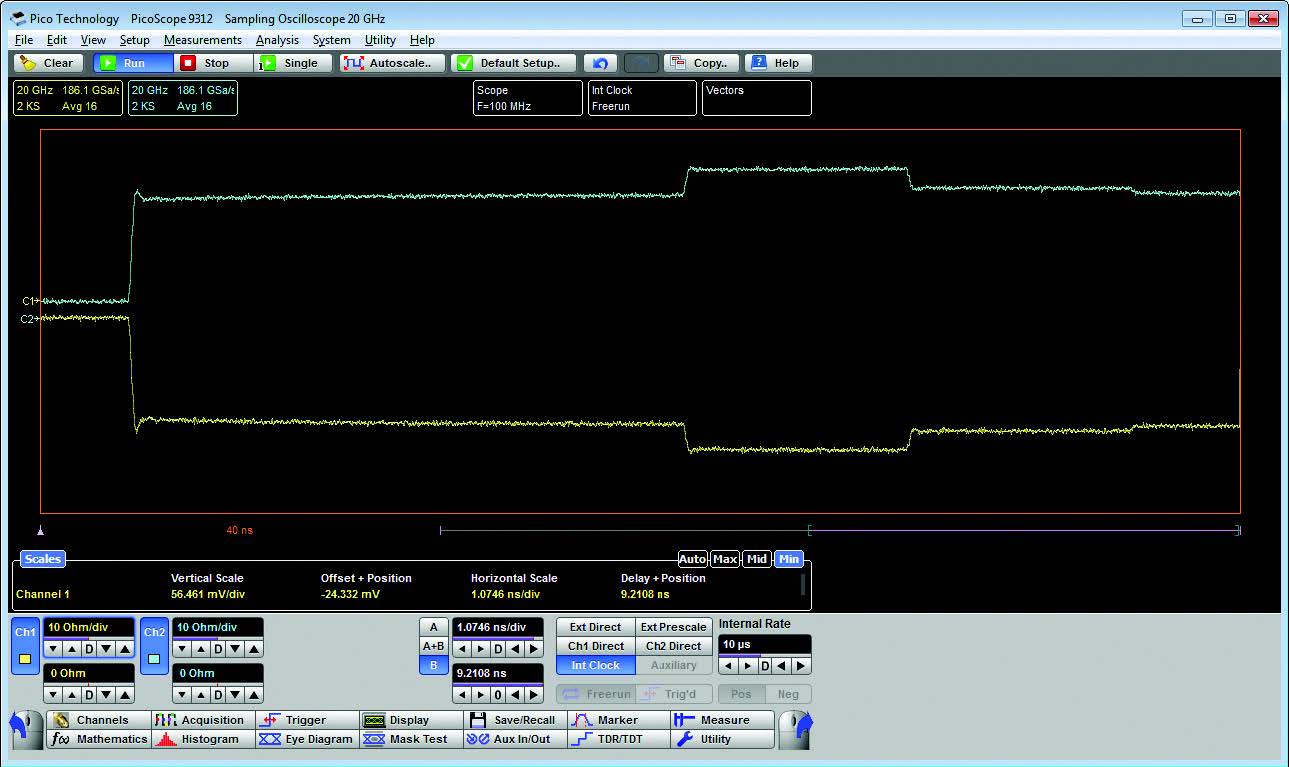

时域反射/时域传输（TDR/TDT）测试可用于测量阻抗和间断点，并且可确定它们沿着传输线路的物理位置。
PicoScope 9311和9312还附带校准的时域反射 (TDR) 和时域传输 (TDT) 附件。它们用于仪器内置的步进发生器 (在PicoScope 9311中为60ps 6V ) 或者扩展脉冲头 (在PicoScope9312中为40ps 200mV )。
测量电路板、电缆和传输线路、连接器和IC封装内的阻抗和间断点，40ps边界的典型水平分辨率大约1.5cm。结果可显示为伏特、欧姆或对时间或距离的反射系数 (rho)。
直方图分析

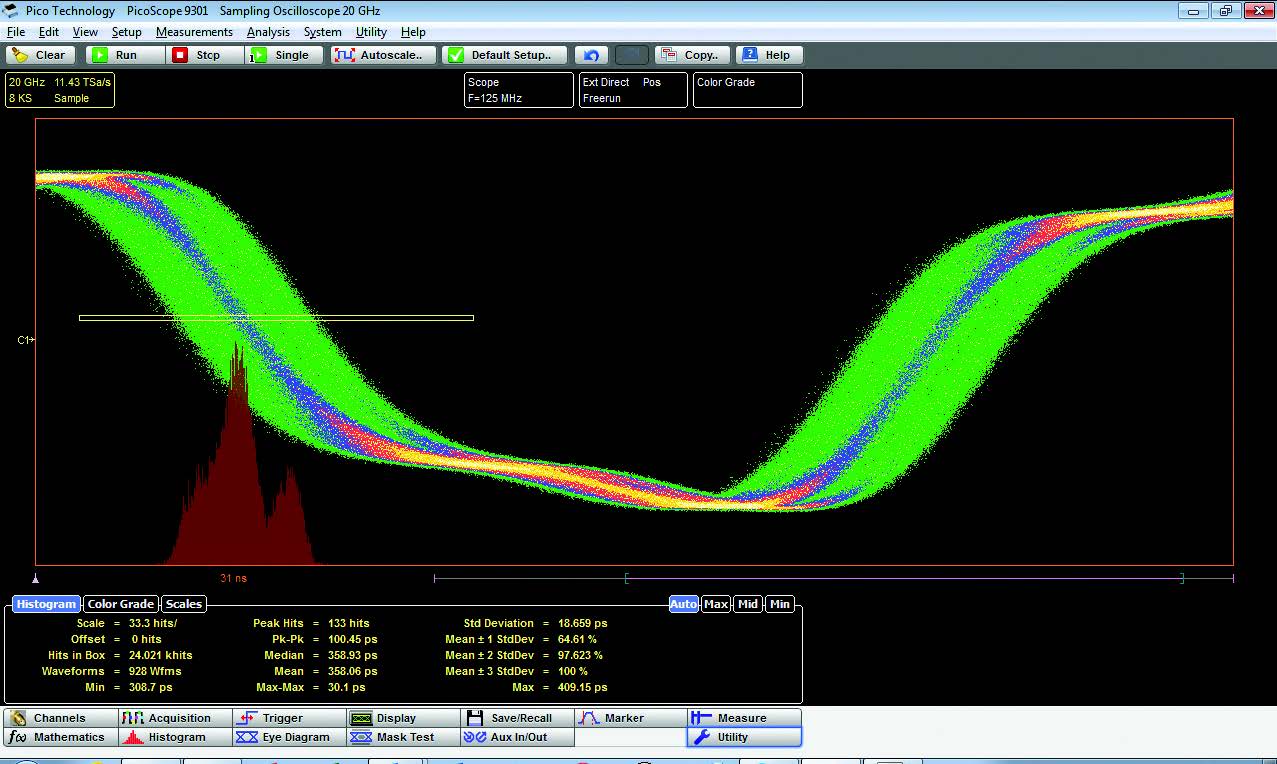

直方图是在用户定义窗口或切片内所采集数据的概率分布图。这是一种强大的信号分析工具，并且这种统计形成了很多自动化测量的基础。
直方图可在垂直坐标或水平坐标上的波形上构建。垂直直方图最常用于测量和描绘噪音特性，而水平直方图最常用于测量和描绘抖动特性。
程序下载：Windows（可点击直接下载）
PicoScope 9000 Software Development Kit 2.3.2
