什么是数字余辉显示？

一、什么是余辉模式

余辉模式在同一视图上叠加多个波形，其中，频繁出现的数据或偶尔更新的波形，以深层的饱和颜色或鲜艳的颜色加以区分。这样，对于查看复杂或变化的波形非常有用，有助于观察波形毛刺，哪怕有许多后续触发来覆盖它们。

下面主要介绍三种不同类型的余辉显示模式：

1、数字彩色模式

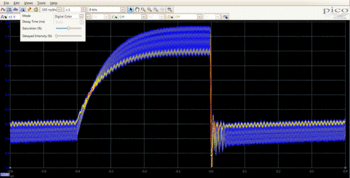

在这种模式下，示波器所有开通通道采用相同的配色方案。波密度最高的波形区域呈红色（频繁发生），而波密度较低的区域则由黄色变为蓝色（较少发生）。数字颜色给出的视觉频率的发生信息，有助于表征被测设备。（如图二）

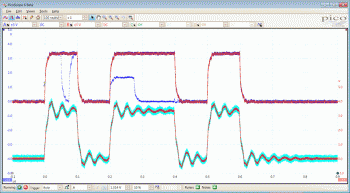

图一            图二

2、模拟强度模式

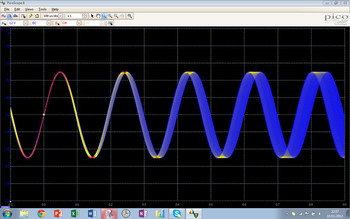

每个通道的模拟强度由它们不同的颜色来定义（例如A=蓝色、B=红色、C=绿色等）。强度等级是用来表示波形数据产生的时间或频次，最新的波形图以全强度表示、而老的数据波形图通过同一颜色的连续浅黑色体现出来。该模式模拟荧光显示，达到模拟示波器的显示水平，用于显示复杂的模拟信号，例如：视频波形和模拟调制信号。（如图三）

图三           图四

3、快速模式

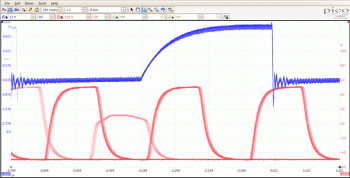

海洋仪器的PicoScope，使用示波器的快速触发硬件，以非常高的重复率来捕捉波形，每秒超过十万次波形，比传统的数字示波器要快。PicoScope将这个数据在屏幕上显示出来，并用颜色编码来表示波形最密集的部分，让你快速发现罕见故障。（如图四）

二、举例：使用数字余辉快速模式查找故障

快速模式设计用来帮助您发现隐藏在其它重复波形下的偶发事件。在正常示波模式下，这样的事件可能仅显示一秒钟或更短，太快了，传统意义的示波器，要求你按下“停止”按钮把这个快速偶尔出现的波形冻结在屏幕上。快速模式使事件保持在指定的时间，您可以设置触发器选项来更可靠地捕获该事件。下图例子显示了使用数字余辉快速模式，抓获波形中的一个故障。
