骚扰电压测量EMC附件（一）
本文主要介绍了骚扰电压测量EMC附件，有单相被测设备骚扰电压测量、三相EUT骚扰电压测量、大电流骚扰电压测量测量骚扰电压和低阻抗电源网络中的敏感度等，帮您在选型时能够更一目了然。
NV216双线式V型网络
| 单相被测设备骚扰电压测量 • 多种型号，可分别在德国、英国、法国、中国/澳大利亚、美国使用 • 空心线圈设计和模拟人工手 • 150kHz可选择开关高通滤波器 • 内置10dB衰减器 • 内置脉冲限幅器(可关闭) • TTL电平远程控制(兼容罗德与施瓦茨公司的EMI测试接收机) • 外形紧凑、重量轻 | 简要技术参数 • 频率范围：9kHz至30MHz • 连续电流高达16A(与型号有关) • 模拟阻抗：(50μH+5Ω)||50Ω，符合CISPR 16-1-2Amd.2:2006 • V型网络符合CISPR、EN、VDE、ANSI、FCCPart15和MIL-STD-461D，E和F • 校准符合CISPR16-1-2和ANSIC63.4 |

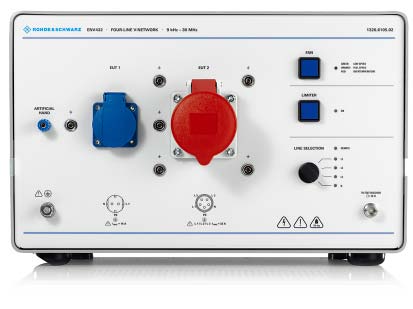

NV432四线式V型网络
| 三相EUT骚扰电压测量 • 符合CISPR16-1-2，EN55016-1-2和ANSIC63.4 • 空心线圈设计和模拟人工手 • 内置10dB衰减器 • 内置脉冲限幅器(可以关闭) • 自动温度监控 • TTL电平远程控制(兼容罗德与施瓦茨公司的EMI测试接收机) | 简要技术参数 • 频率范围9 kHz至30 MHz • 功率处理能力高达32 A，恒定电流 • 模拟阻抗 (50 μH + 5 Ω) || 50 Ω，符合CISPR 16-1-2 • V型网络符合CISPR、EN、VDE、ANSI、FCC Part 15和MIL-STD-461D，E和F • 校准符合CISPR 16-1-2和ANSI C63.4 |

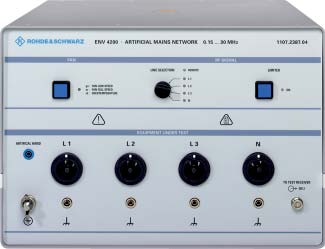

NV4200 200A四线式V型网络
| 大电流骚扰电压测量 NV4200V型网络满足CISPR16-1-2、EN55016-1-2和ANSIC63.4对于150kHz至30MHz频段内阻抗的要求。能够获得的最大电流受标准电感线圈产生的压降大小(CISPR16-1-2标准规定压降不得超过交流电源电压的5%)和不可避免的热损失限制。 | 简要技术参数 • 频率范围：150kHz至30MHz • 阻抗：50μH||50Ω，振幅和相位满足CISPR16-1-2Amd.2:2006 • 模拟人工手 • 连续电流高达4×200A • 空心线圈设计 • 内置脉冲限幅器(可关闭) • TTL电平远程控制(兼容罗德与施瓦茨公司的EMI测试接收机) |

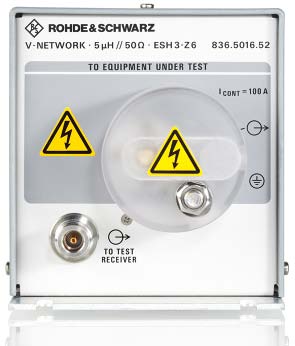

SH3-Z6 150A单线式V型网络
| 测量骚扰电压和低阻抗电源网络中的敏感度 SH3-Z6是一种单相V型网络，100kHz至200MHz频段内等效电路为(5μH+1Ω)||50Ω。SH3-Z6的额定持续电流高达115A，可处理最长时间为30秒的高达500A的浪涌电流。它的螺栓接线端子可确保与测试设备和电源的低阻抗连接。 | 简要技术参数 • 频率范围：0.1MHz至200MHz • 连续电流高达115A • 阻抗：(5μH+1Ω)||50Ω • 符合 • CISPR 25(车载电源系统) • CISPR 16-1-2和EN55016-1-2(低阻抗电源) • MIL-STD-461、DEF-STAN59-411和DO-160 • 校准符合CISPR 16-1-2和ANSIC63.4 |
本资料属于北京海洋兴业科技股份有限公司所有，如需转载，请注明出处！
