HMO系列示波器内置总线信号源介绍

德国惠美HMO系列示波器具有“总线信号源”，是一项较有用途的功能，下面介绍2W或两个为什么：为什么HMO系列示波器设置此功能？为什么它比较有用？

图1 在HMO系列示波器上总线信号源输出管脚  图2 在HMO系列示波器上总线信号源屏幕

根据自己的经验你可能会知道：正对微控制器或实现一个BSP进行编程，你设置所有的寄存器为正确的值，在一个特定的输出端口上你需要特定的信号来启动你的系统，但是信号看起来与你期望的信号非常不一样，或者它根本不存在。当然，你可重新检查所有必要的相关寄存器的设置，但它不会好转，而且一会儿后更多潜在问题的来源将成为焦点。软件的构建过程工作正常吗？所有上拉在正确的地方吗？硬件坏了吗？你正使用监视你的I/O端口的范围设置好了吗？

从OItek的经验看，问题通常在注册表设置。针对这些问题，我们需要有助于了解测试控制是否已经设置好。因此，惠美HMO系列示波器快速创建各种总线信号，以确保您的装置正常工作。

设置总线信号功能操作如下：在示波器顶部右边的“general”功能区选择“setup”，移动到第2页，并且选择“bus signal”。现在，你选择相应的总线信号，并会总线信号输出脚上输出。左图表明为设置I²C测试信号，右图为设置SPI测试信号。

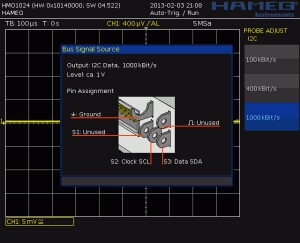

左图 设置为Icm²C总线信号源   右图 设置为SPI总线信号源
