万用表如何采集与检测电气断断续续故障?

不稳定的间歇性电气故障是故障诊断中感觉最困难的事情:人们很难捕捉到故障发生时电气的一些参数。如果在出现故障时捕捉到故障参数,在相当程度上就会简化故障的诊断过程。但间歇性的故障通常会在切断系统电源后还会发生,此时很难找出问题的根源。当故障发生时,能够判断出故障状态和进行电气测量是跟踪间歇性故障的两个最大挑战。

有许多测试设备可以使间歇性故障诊断变得简单。这些设备包括复杂的信号分析仪和数字示波器,也包括简单易用的手持万用表(DMM)。本文主要介绍万用表如何采集与检测电气断断续续故障?

一、可捕获间歇性故障的万用表需要的功能

数字万用表在基本测量功能(交流电压、直流电压和电阻测量)上,还需要有测量记录功能,通过标准的表格相结合,万用表即可检测间歇性故障的故障参数。

以前,人们用机械式纸带记录仪来连续记录电压或电流,工作中需要在输入上接入电压,或者夹住导线上的电流传感器,记录仪就会在纸带上打印电压或电流的变化情况,记录的最大长度取决于纸筒上的纸量。

现在,带有数字采集或存储功能的数字万用表,通过计算机或本身存储器,也具有了同样的带状记录功能。

如果数字万用表有最小/最大/平均值记录模式的功能,和纸带记录仪一样,数字万用表也以一定的间隔读取输入的读数。但与纸带记录仪保存每个读数不同的是,将读数与先前保存的读数进行比较,确定该值是否高于先前的最大值或低于先前的最小值;如果是,将用新的读数代替原来保存在高或低读数寄存器中的值。经过一段时间的记录之后,您可以调出这些寄存器的值进行显示,查看在记录时间内的最大值和最小值。

二、万用表如何记录间歇性故障?

使用万用表最小/最大/平均值记录模式,根据测量项目选择相应的功能(交流电压、直流电压、电阻、交流电流、直流电流和频率),确保在激活最小/最大/平均值功能之前连接好测试电路,否则最小值读数将始终为未连接测试线之前的环境值。这样会影响到记录时间结束之后对记录数据的分析;激活最小/最大/平均值记录模式,万用表显示屏上会指示出最大读数,并且在检测到新的最大值或最小值时会发出蜂鸣声。

这样的好处在于:在确保数字万用表不会被乱动且不会对任何人造成安全隐患时,您可以将数字万用表留在原地进行测量,而专注于其它工作。在记录周期的任何时间,您都可以查看保存的读数,或者暂停记录模式而不删除所保存的的读数。

三、万用表如何标记记录时间?

检测到最小值和最大值时的时间,对于确定间歇性故障的原因是非常有用的信息。数字万用表在最小/最大/平均值记录模式下可以存储从开始记录到保存新的最小值、最大值或平均值之间的时间量。因此,每一保存的最小值、最大值和平均值都有一个与之相对应的“时间标记”。

只要分别记录激活最小/最大/平均值记录模式的时间,您即可方便地计算出数字万用表检测到读数时的实际时间。例如,假设您在下午3:07:00激活了记录模式,而显示的最大读数的时间标记为47:05,将时间标记和起始时间进行简单相加,即可确定记录最大值时的时间。

利用数字万用表的最小/最大/平均值记录模式,对间歇性故障的诊断非常有效。但是,它假设在出现故障时所连接的电路点能够表现出最大值或最小值;如果间歇性故障引起的读数介于最大值和最小值之间,那么最小/最大/平均值功能就不会太有助于确定间歇性故障的原因。

最小/最大/平均值记录模式测量中,在按下HOLD按钮停止记录,或查看并存档了所有保存数值前,请勿从被测电路中断开测试线。在记录时断开测试线将会使万用表处理出现在断开的测试线上的值,并影响到连接着测试线时保存的平均值,并可能会影响保存的最小值或最大值。

四、万用表如何连续记录间歇性故障?

有些万用表不仅具有最小/最大/平均值记录功能,而且将该功能与另一项被称为自动保持(AutoHOLD)的功能和更大的存储器相结合,形成了事件记录(Event Logging)功能。

自动保持功能可以感测到测量信号什么时间变得不稳定,什么时间又重新稳定。利用自动保持功能触发最小/最大值记录功能的启动和停止,则使数字万用表不仅限于检测那些产生最小值或最大值的故障。

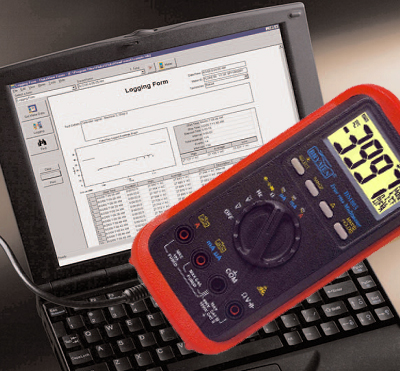

如果万用表具有红外RS232接口,连续记录功能将会更强大,可以成为一个简单的事件采集器,将其万用表采集的数据传输到计算机。利用计算机,可以对每一稳定和不稳定的事件进行详细的分析。您不仅可以查看每一稳定和不稳定周期内的最小和最大值,而且可以查看每一周期的开始和结束时间。另外还记录每一周期的平均值。同时可以动态的检测电压或电流的变化趋势图。
