和光一样快，却难逃被检测的命运——同轴电缆中脉冲速度的检测

　　打开电路中的一个开关，产生的效果其实是瞬间的。实际上，电路中的电子移动速度是十分缓慢的，而电磁波却以难以想象的速度（光速）通过电路。

　　本期的小实验：测量同轴电缆中的脉冲速度，使用DrDAQ数据记录仪配合着pc机及相关的软件就能组建成示波器进行简单的演示，实验中可以清楚地看出脉冲在同轴电缆中行进200m所需的时间，同时还能检测到信号衰减的全过程。

　　所需设备：安装了PicoScope软件的PC、DrDAQ数据记录仪、200kHz脉冲发生器、200米同轴电缆。

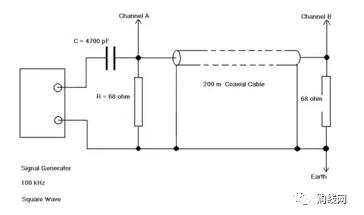

　　实验设置：鉴于脉冲发生器的应用有一定的限制，对信号发生器的要求相对较大，所以通过RC脉冲网络信号发生器产生100kHz方波的合适脉冲。相关电路图如下。

　　1、电缆的68欧姆特性平稳阻抗可以防止反射。

　　2、电容器与电阻器组合并将方波变成尖锐的脉冲。

　　3、同轴电缆外护套的两端要连接到地面。

　　4、信号发生器需要设置约1伏的幅度。

　　5、通道A在进入同轴电缆之前显示脉冲，通道B在电缆中行进200m后达到相应的脉冲，满足1μs后，相当于2x10^8m?s的速度。

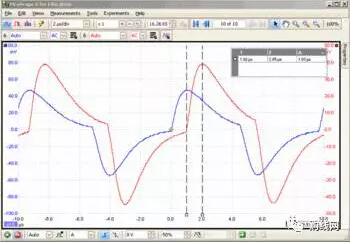

　　所得相关波形如下图示：

　　结果：

　　1.正峰代表方波的前沿。

　　2. 周期为10μs（即100kHz频率）。

　　3.蓝牙跟踪的是同轴电缆启动时的脉冲。

　　4.200米行程电缆后，红色轨迹脉冲被检测。

　　5.红色和蓝色之间的延时为1μs。

　　6.两个通道的Y增益为500mV。

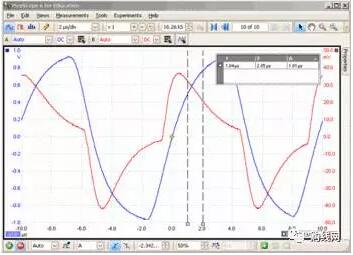

　　下图示，将100kHz方波转换为脉冲视图

　　结果

　　1.在信号发生器处产生100kHz方波（蓝色迹线/通道A）。

　　2.脉冲由68欧姆电阻和电容C产生。

　　3.C的合适值为4700pF，可以使用替代盒。

　　4.RC网络有效地区分了方波。

版权声明：本资料属于北京海洋兴业科技股份有限公司所有，如需转载，请注明出处！
