示波器和逻辑分析仪联合调试I2C通讯

　　I²C 是嵌入式领域最常用的串行通信接口之一，读写时序较复杂，调试时常因时序问题导致通讯不畅。

　　1、示波器和逻辑分析仪测试信号波形与逻辑

　　调试时将示波器和逻辑分析仪的探头同时连接MCU 的I²C 信号线，同时打开MI1062 的示波器和逻辑分析仪，示波器用于观察波形，逻辑分析仪用于观察逻辑信号。

　　示波器和逻辑分析仪联合调试

　　先观察示波器窗口，排查I²C 是否有信号输出，信号幅值是否正确，有无过冲信号等。然后使用逻辑分析仪抓取总线上的逻辑波形，排查时序是否存在问题。下图是I²C 信号时序，测量时序准确性时可以添加测量标尺辅助测量，精确定位时序问题。

　　I²C接口逻辑波形

　　2、协议分析仪解析成真实数据

　　为了进一步验证通信接口的正确性，打开逻辑分析仪的协议分析插件，对I2C 总线信号执行解码分析。I2C 信号解码结果如下图所示，读写过程体现的一目了然，方便用户对比解码数据和发送数据一致性。

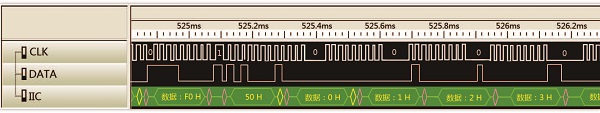

　　I²C协议解码后的情况
