什么是电气安装测试仪？

　　另一类具有非常挑战性的测试仪是电气安装测试仪。这些测试仪在采用230V电源的国家越来越普遍，尤其是德国、西班牙和英国，包括英联邦国家。1969年制定的IEC60364标准规定了对电气安装测试的要求，提供了国家接线法规。欧洲国家制定了与IEC60364标准等效的标准，使用一类新的电气安全测试仪，来执行国际电工委员会（IEC）规定的强制性严格测试。表1中列出了不同国家的规范标准。

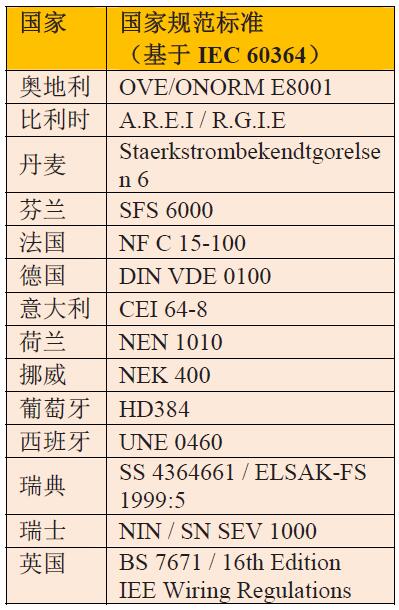

　　表1：全欧洲已经颁布了各种不同的等效国家标准。这些标准规定了对建筑物内固定电气安装的要求。

　　这些测试仪的两项常见功能是测量电气支路中的环路阻抗和线路阻抗，以及验证漏电保护器的性能。环路阻抗测试仪测量故障电流在线路和保护地之间所形成的通路的电阻。用该项测试来保证在故障条件下的阻抗足够低，使实际电流能够足以触动电流保护装置，例如断路器。环路阻抗测量能够计算出预期故障短路电流（PSC），由于该参数与故障条件下断路器或其它保护装置能够短路的电流相关，所以是个非常重要的参数[8]。电气安装测试仪的预期故障电流范围通常为10 kA 和50kA。幸运的是，从校准器设计者的角度看，预期故障电流是一个计算值，公式为I = Vn / Zs，其中Vn 为标称线电压，Zs 为环路阻抗值。为了准确检查电气安装测试仪，校准器应该具有一个稳定的交流电压源（用来检查测试仪的电压测量能力）和准确、可调的电阻器（用来检查其电阻测量能力）。

　　环路阻抗测量是在带电条件下进行的，这就对校准器设计者提出了另一项挑战。线路阻抗测量也就是测量火线至零线的阻抗。环路阻抗/线路测试仪的范围为0～2,000 Ω，有些情况下可高达10,000 Ω，分辨力通常为10 mΩ。

　　由于电阻器是带电电路的一部分，所以校准器设计者面临的挑战就是提供的低阻大功率电阻器，使其能够在对用户安全的电路配置下处理高达30 A 的电流。和接地导通电阻一样，由于30 A 电流需要很多大电流继电器，不适合安装在校准器中，不能采用分立电阻器矩阵的方法。设计人员仔细研究电气标准规定后，按照这些标准测试电气安装测试仪。使用16 个能够覆盖25 mΩ～1.8 kΩ 范围的分立电阻器满足了这一需求。这些校准器的最佳不确定度为5 mΩ。图8 所示为校准器环路阻抗和线路阻抗电路的简图。

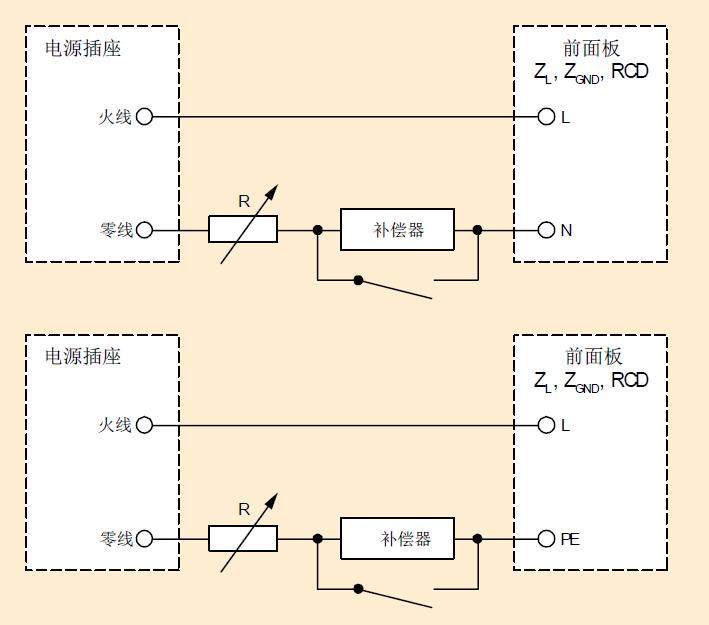

图. 某品牌多功能电气安全校准器的环路和线路电路简图。
