OI-ES系列电磁屏蔽箱，让测试更精确

　　电磁屏蔽箱是利用导电或者导磁材料制成的各种形状的屏蔽体，将电磁能力限制在一定空间范围内，用于抑制辐射干扰的金属体。并对传导和辐射进行处理，以实现给被测设备提供无干扰的测试环境的设备。

　　• 隔离外部基站信号、外部干扰信号。

　　• 隔离相邻测试设备的干扰。

　　• 吸收箱内射频信号，降低干扰。

　　• 降低人员的影响，测试更精确。

　　• 节省操作时间，提高工作效率。

　　许多人不了解电磁屏蔽的原理，认为只要用金属做一个箱子，然后将箱子接地，就能够起到电磁屏蔽的作用。在这种概念指导下的结果是失败。因为，电磁屏蔽与屏蔽体接地与否并没有关系。真正影响屏蔽体屏蔽效能的只有两个因素：一个是整个屏蔽体表面必须是导电连续的，另一个是不能有直接穿透屏蔽体的导体。屏蔽体上有很多导电不连续点，最主要的一类是屏蔽体不同部分结合处形成的不导电缝隙。这些不导电的缝隙就产生了电磁泄漏，如同流体会从容器上的缝隙上泄漏一样。解决这种泄漏的一个方法是在缝隙处填充导电弹性材料，消除不导电点。这就像在流体容器的缝隙处填充橡胶的道理一样。这种弹性导电填充材料就是电磁密封衬垫。在许多文献中将电磁屏蔽体比喻成液体密封容器，似乎只有当用导电弹性材料将缝隙密封到滴水不漏的程度才能够防止电磁波泄漏。实际上这是不确切的。因为缝隙或孔洞是否会泄漏电磁波，取决于缝隙或孔洞相对于电磁波波长的尺寸。当波长远大于开口尺寸时，并不会产生明显的泄漏。

　　屏蔽概念：指模拟干扰源置于屏蔽箱外时，屏蔽箱置放前后的空间某点电场强度、磁场强度或功率之比再取对数（lgp1/p2），用dB表示。

　　当电磁波到达屏蔽体表面时，由于空气与金属的交界面上阻抗的不连续，对入射波产生的反射。这种反射不要求屏蔽材料必须有一定的厚度，只要求交界面上的不连续；b、未被表面反射掉而进入屏蔽体的能量，在体内向前传播的过程中，被屏蔽材料所衰减。也就是所谓的吸收；c、在屏蔽体内尚未衰减掉的剩余能量，传到材料的另一表面时，遇到金属－空气阻抗不连续的交界面，会形成再次反射，并重新返回屏蔽体内。这种反射在两个金属的交界面上可能有多次的反射。总之，电磁屏蔽体对电磁的衰减主要是基于电磁波的反射和电磁波的吸收。

　　屏蔽效能可用屏蔽系数或屏蔽衰减来表示。在空间防护区内，有屏蔽体存在时的场强（E0或H0）与无屏蔽体存在时的场强（E或H）的比值，即E0/H0或H0/H就称为屏蔽系数。屏蔽系数愈小，说明屏蔽效果愈好。

　　屏蔽效果也可用屏蔽衰减来表示，屏蔽衰减代表干扰场强通过屏蔽体受到的衰减值。屏蔽衰减可由如下公式求得单位分贝（dB）。衰减值越大，屏蔽效果越好。

　　1、应用无线通信测试

　　2、EMC测试

　　3、耦合测试

　　4、RF功能测试

　　5、接收机灵敏度测试

　　6、发射机辐射功率测试

　　7、Bluetooth，DAB/DMB

　　8、手机、蓝牙、无线路由器等设备，整机的或者芯片的测试

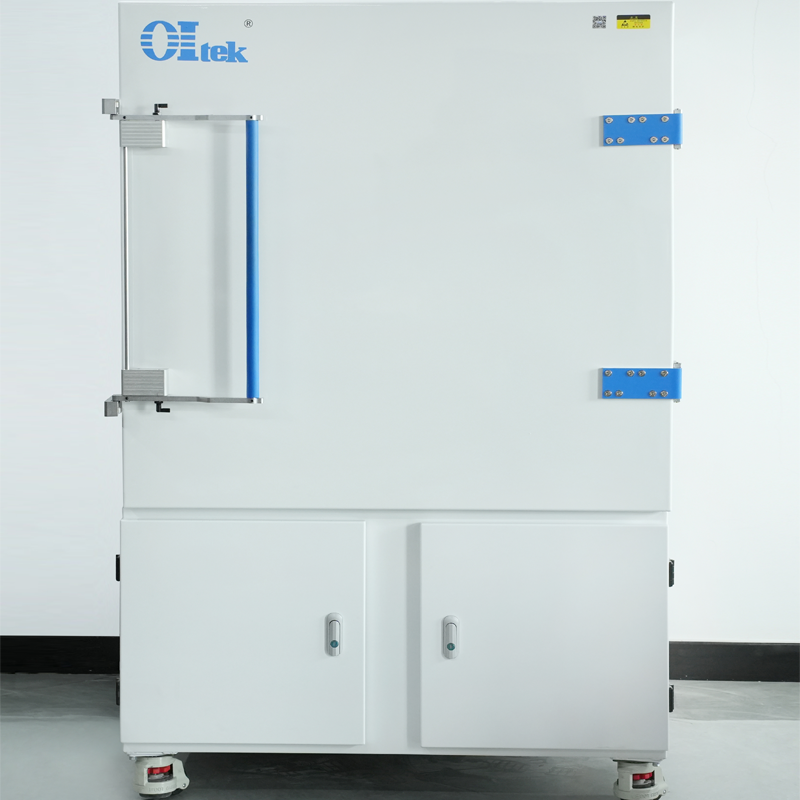

　　目前市场上的电磁屏蔽箱种类很多，如海洋仪器的OI-ES系列电磁屏蔽箱就是一款非常优秀的产品。

　　该系列电磁屏蔽箱采用3mm厚铝板焊接而成，相比传统的电磁屏蔽箱更轻便，更美观。箱体底部的承重加强筋和万向轮，可有效提高箱体承重水平，并能够很方便的在测试现场移动。该屏蔽箱在10MHz～18GHz频率范围内可达到100dB的屏蔽效能，在同类产品中有着明显的优势。
