高精度和机动性兼顾,刷新功率分析领域的新价值观

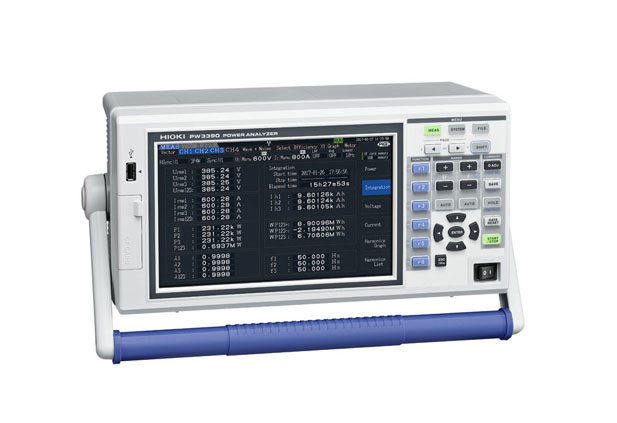

  8年前,拥有紧凑机身并配备最新测量技术的初代功率分析仪3390诞生。能够带往任何测量现场,通过电流传感器实现高精度测量,这些特点是3390独一无二的价值体现。我们十分珍惜当初创造的价值,并随着时代发展进行技术革新,多年磨一剑,只为创造精品。变频器输出的准确测量要做好“精度和频带”,为了能够在高频且低功率因数条件下做到准确测量新增“相位补偿功能”。另外,为了更大限度适应各种测量现场,扩充了“电流传感器种类”。所有努力,只为造就能够适应任何环境的准确功率分析。


  ●极致追求测量精度和高频特性

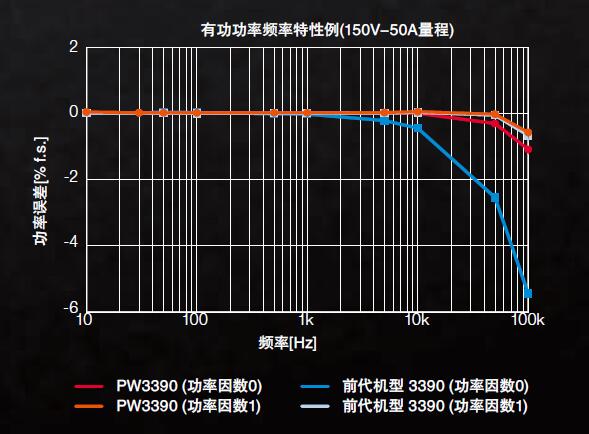

  配备4通道功率输入,读数值误差±0.04%,满量程误差±0.05%,实现最高级别功率基本精度。能够更为准确地测量功率电子工学类高效率设备的功率和效率。此外,因为实现了200kHz测量频带和高频下平稳的振幅·相位特性,所以能够准确测量高频且低功率因数的功率。


  ●功率分析引擎实现高速5个系统同时运算

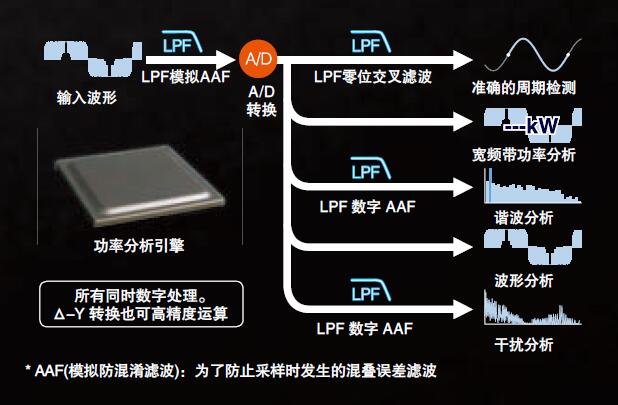

  通过500kS/s高速采样,16位高分辨率的A/D转换器准确捕捉输入波形。功率分析引擎能将周期检测/宽频带功率分析/谐波分析/波形分析/干扰分析这5个系统进行独立的数字处理。通过高速同时运算处理,可同时兼顾准确的测量与50ms的数据更新率。


  ●极致追求高精度的电流传感器。高频、低功率因数也能准确测量

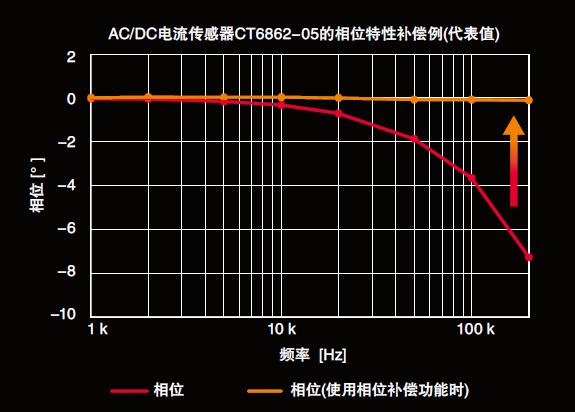

  配备电流传感器的相位补偿功能和最新的虚拟过采样技术。在维持500kS/s,16位的高分辨率的同时,实现相当于200MS/s的相位补偿。可将电流传感器的相位误差设置在0.01°进行补偿。在以往比较难以准确测量的包括变频器输出开关频率在内的高频且低功率因数的功率,通过相位补偿功能也能大幅降低误差来测量了。


版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
