阻抗参数理论

　　一．阻抗参数的定义

　　阻抗是电子领域使用最为广泛的一个概念，阻抗是表征电子电路、元件及制作元件的材料的重要参数。

　　阻抗以符号Z 表示，通常定义为一个器件或电路对流经它的给定频率下的交流电流(AC)的总抵抗能力。阻抗是一个讨论交流信号的概念，直流信号仅讨论电阻概念。直流电阻R DC，有些场合为表示与交流电阻的区别，直接写为DCR。

　　阻抗是一个复数，需要在复平面（矢量平面）上方能完整地描述，因此在有些场合也称为复阻抗。复阻抗既可用直角坐标系以R+jX 形式表示，也可用极坐标系以幅值和相位角∣Z∣∠θ 形式表示，此两种坐标系所表示的参数是可以相互转换的，存在着图中所示的数学关系。

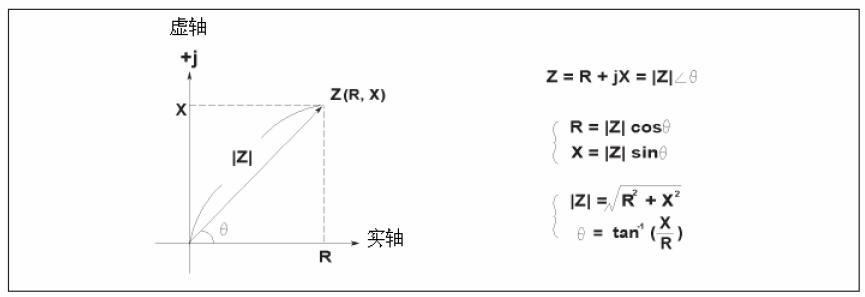

　　图1. 阻抗(Z)由实数部分（R）和虚数部分（X）组成

　　二．电子元件参数在测量中使用和引申

　　现实世界中，经常会使用诸如电阻器、电感器、电容器三种无源基本器件。从理论上说，所有无源器件均可使用这三种器件或器件的组合来描述，如压电器件、晶体振荡器、半导体等无源器件。加上基本的有源器件，如二极管、稳压管、三极管、场效应管等，便组成了电子电路的全部。因此，准确地了解基本无源器件的性质是极为重要的。

　　自然界中纯粹的电阻、电感、电容是不存在的，任何器件一定是某几种器件的组合，且随着频率的变化，其组合形式将发生变化。如一个电容器中均存在有以下几种寄生参数：引线电阻。引线电感，材料的绝缘电阻等。

　　为简化起见，一般地，将一个器件的参数组成形式描述为串联等效和并联等效两种形式，在低频领域（≤2MHz）这两种形式基本可以描述一个基本器件（L、C、R）的组成。串联等效表示为为一个电阻Rs（电导Gs，Rs=1/Gs）元件与电抗Xs（电纳Bs，Xs=1/Bs）的串联，串联以下标s 表示。
