压电器件测试的超值解决方案

　　一．引言

　　以往具体分析压电器件通常有两种方法：

　　a. 阻抗分析仪（如Agilent4294A）；

　　优点为自动、快速、准确；缺点为极其昂贵，需数十万元人民币。

　　b. 用数台仪器组合信号发生器、频率计、毫伏表等；

　　优点为：价格便宜；缺点为：操作繁琐，准确度低，无相位信息，测量参数单一，测试时间长；

　　目前，市场上大部分的LCR电桥（仅数 2--6 万元左右），与阻抗分析仪可比拟的性能，为广大客户提供了低频压电超声器件的良好解决方案。

　　二．LCR自动元件分析仪频率响应分析功能介绍

　　LCR-8101G型自动元件分析仪是一种精度高、测试范围宽、6 位测试分辨率的低频阻抗测量仪器，具有极佳的元件频率响应分析功能。

　　该产品测试频率范围分别为：

　　HM8118：20Hz--200kHz,分辨率 10mHz。

　　LCR-8101G: 20Hz—1MHz, 分辨率 1mHz。

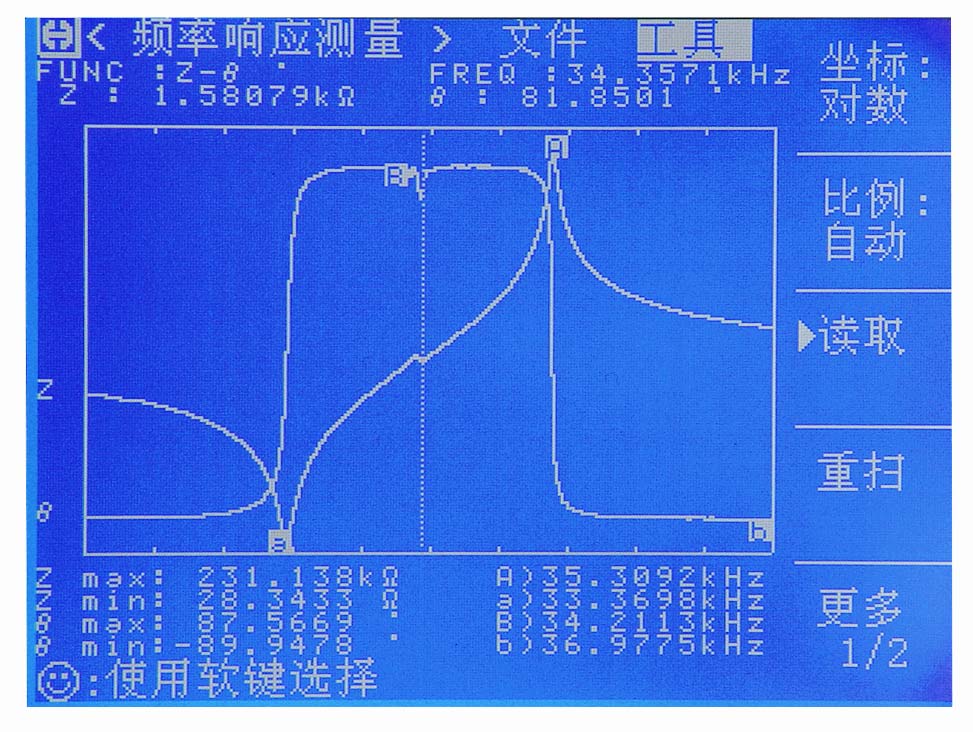

　　HM8118 /LCR-8101G的频响分析测量功能适用于分析测量频率在 100kHz / 1MHz 以内的超声器件的阻抗分析。具体为：对被测量元器件在用户预先设置的频率范围（20Hz—300kHz）或（20Hz—1MHz）内，按每次扫描频率点数为 120、240、480 或 960，以线性或对数方式的扫描频率分布对被测元件进行频率递增的自动扫描测量，其中测试信号可按用户要求设定，在 LCD 屏幕上动态显示被测元器件主副参数随频率变化的响应曲线。

　　在该响应曲线中，横轴为频率，纵轴为所选择测量参数。

　　该扫描范围内的任一频率点测量结果均可在屏幕上读出，在显示元件频率响应得同时，屏幕上方显示以下参数：

　　a.当前测量显示的参数组合：如Z/θ，Cp/D 等；

　　b.垂直虚线与响曲线相交处的对应频率；

　　c.该对应频率下设定参数的测量值，如Z，θ 等。

　　使用软件和导向键，调节虚线位置，可读出任意位置对应频率的测量值。

　　在屏幕下方，同时显示该扫描范围内被测元件的下列参数：

　　a. 主参数最大值(如Zmax)及对应频率；

　　b. 主参数最小值(如Zmin)及对应频率；

　　c. 付参数最大值(如θmax)及对应频率；

　　d. 付参数最大值(如θmin)及对应频率；

　　更多资料请下载：压电器件测试的超值解决方案.pdf
