什么叫做微欧计？微欧计工作原理是什么？

　　微欧计也叫数字微欧计，是一种测量低值电阻的数字式仪表。它的基本原理是：利用直流恒流源在被测电阻Rx上产生直流电压降Ux，然后通过电压放大和A/D转换器变为数字显示的电阻值。在测量过程中，采用“四端子”（电流端子、电位端子）测量法，消除引线和接触电阻带来的误差。数字微欧计具有操作简便、省时、数显、对操作人员要求不高等优点。

　　微欧计的工作原理是通过电桥原理（国外也称为开尔文原理）四线法测量的，即在电阻两端施加1个恒流，再通过仪器检测其两端的电压，然后通过仪器自动计算后得出电阻值。其优点是测量的数据接近电阻在工作状态下的真实阻值，且消除了测试线本身电阻的影响。

　　而普通万用表测量电阻一般采用比例法，被测电阻与标准电阻串联，测量标准电阻和被测电阻的电压，两者电流相同，根据标准电阻的阻值换算出被测电阻的阻值。实际测量电路也有把标准电阻对应电压作为基准电压，这样，直接测量被测电阻两端的电压即可。

　　所以，在测量微电阻的时候，毫欧表或微欧计更加反应真实电阻值。而万用表的测试线电阻会影响其被测电阻的真实值。比如测量一个1欧姆的电阻，如果万用表的测试线本身就有1欧姆，那么显示的阻值就是2欧姆，你说这个阻值是真实的吗？但毫欧表和微欧表则不存在这个困惑。

　　开尔文测试法，它是一种电阻抗或电压测量技术，使用单独的载电流和电压检测，相比传统的两个终端（2T）传感能够进行更精确的测量。四线检测的关键优点是分离的电流施加单元和电压测量单元，消除了布线和接触电阻的阻抗。

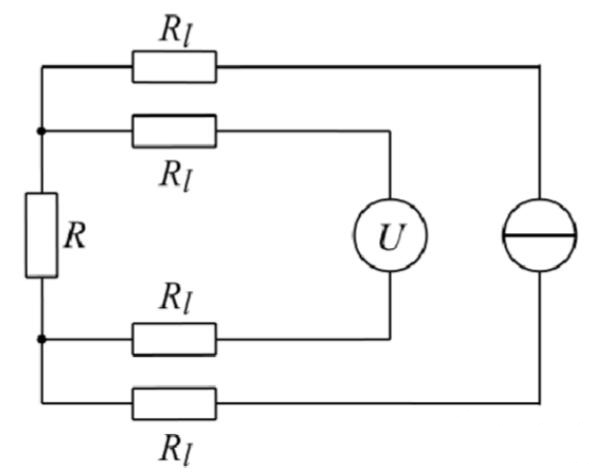

　　如下图所示，当我们需要测量电阻R的时候，通过单独的电流源施加取样电流，再通过另外的电压测量单元进行测试。其实大家可以看到，其它电阻Rl的影响依然存在，但是我们是如何减轻或者消除影响的呢？

　　微欧计工作原理

　　对于电流源而言，Rl电阻和测量电阻是串联的，是没有影响的，我们依然可以保证通过电阻R的电流为电流源施加的电流。对于电压测量单元，通常输入端都是高阻抗输入，达到了兆欧姆甚至更高级别，这个时候，流过Rl的电流很小，则Rl两端的电压差很很小，所以，我们测量的电压就近似等于电阻两端的实际电压。

　　另一个很重要的因素是测试电流，某些电阻在不同测试电流下的阻值是会变化的，万用表达不到这样的要求，而毫欧表和微欧计则可选择相应的恒定测试电流。
