LCR-8000G对谐振频率的测试方案

　　挑战

　　怎样快速、准确测量天线或元器件的谐振点是否在规格范围内。

　　解决方案

　　低频部分利用LCR-8000G的扫频功能快速精确测量，大于10MHz使用GSP-9330精确测量。

　　固纬电子仪器大量应用于汽车电子各个领域的测量，依靠产品的稳定性、高精确性、高性价比，成功地获得各个汽车电子公司的信赖。如：博世、天合、李尔、大陆、大连电产等都是固纬的忠实客户。在与众多汽车电子企业的合作过程中，固纬电子积累了大量的测试测量和应用方案。

　　在汽车天线的开发、生产过程中，需要测试它的谐振点，检测谐振点是否在设计要求的范围内。谐振分为串联谐振或者并联谐振，串联谐振时，L、C两端的电压大小相等方向相反，此时有电压、无电流、阻抗最大，所以谐振频率的测试可以转换为电阻的测试。看看这个电阻的最大/最小值时，其频率是否在设计的范围内。

　　谐振频率的测试其实就是阻抗最大/最小值的测试，固纬的测试方案是使用LCR-8000G系列LCR分析仪，通过它的扫描功能可以描绘出一段频率范围内的阻抗变化曲线。

　　在使用LCR-8000G测试器，先要进行仪器设置。设置步骤如下：

　　1、按Menu键，屏幕显示主菜单

　　2、按F4键（Graph），显示进入图表模式

　　3、设置测量频率范围

　　4、设置测量电压

　　5、设置测量项目为Z

　　6、start开始测量

　　按照上述的测量步骤进行设定后，就可以测量出天线或其他产品的谐振频率。

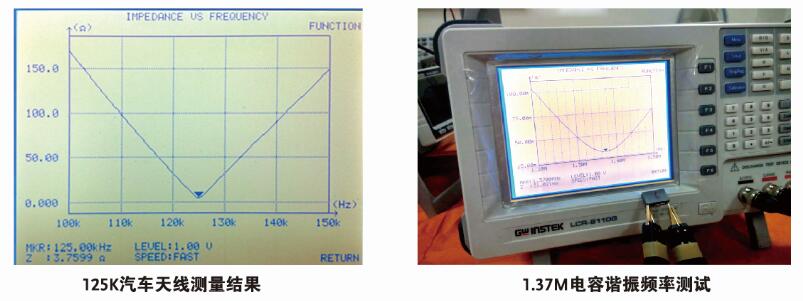

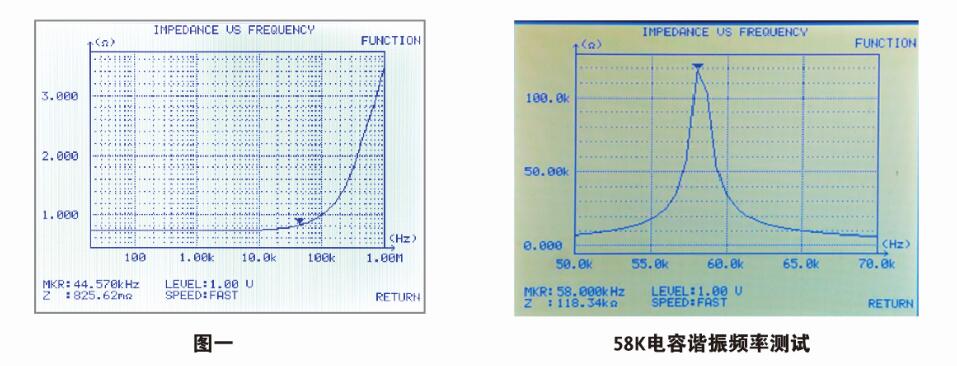

　　以下为使用LCR-8000G对汽车天线、电容、电感测量的图片。

　　综上，使用固纬LCR-8000G测试方案，非常适用于汽车天线、电容、电感等产品的谐振频率测试。在产品开发、生产测试中使用此方案可以快递、准确地测试出产品的谐振频率。
