直流稳定电源主要性能验收、测量方法

　　本电源产品为通用直流输出稳定电源，其性能规定与测试方法符合以下规定，当要求超出本规定时，应在合同中明确说明。

　　主要性能测试注意事项及测试方法如下：

　　一、注意事项

　　1、测量时应保持所有其他影响量的积累效应的量值小于被测效应规定量值的 1/10。

　　2、负载是可变影响量，当负载为连续可调时，应在最小值、最大值两点上进行（当最小值为零时，则规定为最大值的 10%时进行）。

　　3、应采用四端线路，使电流端和测量端分开，以减少测量误差。

　　4、当电源提供测量端子时，应在测量端子上进行，数字电压表测试头需插入接线柱中心孔到底。

　　5、稳流电源测量时，应采用取样电阻RM，使其上电压降与电流成正比且应小于被测效应误差极限的 1/10，并在误差分析时考虑其引起的误差，同时，取样电阻RM应采用四端线路使电流端和测量端分开，以减少测量误差。

　　6、电压或电流稳定输出量为连续可调时，应在最小值、最大值两点上进行（当最小值为零时，则规定为最大值的 10%时进行）。

　　二、测试方法

　　（一）、负载效应及周期与随机偏移的测量

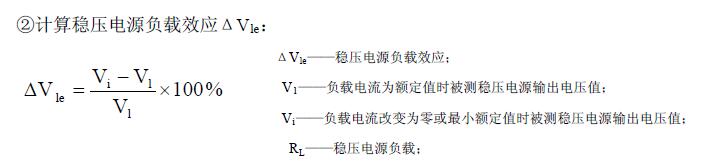

　　1、负载效应的测量是仅由于负载的变化而引起电压或电流稳定输出量的变化量的测量。

　　2、周期与随机偏移的测量是电压或电流稳定输出量中无规则波动部分（以前称纹波和噪声）的测量。测量频率范围为：10Hz~10MHz，测量时必须使用单一接地点，以免产生测量误差。

　　3、应在负载调节完成后 1.5 秒~11.5 秒时间间隔内测量。

　　4、源电压分别置于 198 伏、220 伏、242 伏时测量。

　　5、稳压电源时测量法：

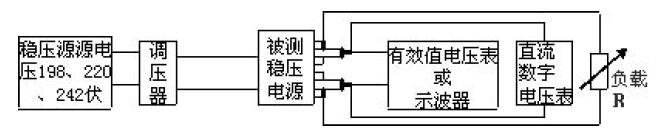

　　①仪器连接法：按图一

　　更多资料请下载：直流稳定电源主要性能验收、测量方法.pdf
