使用R&S示波器和频率响应分析选件进行电源抑制比测量

　　任务

　　电源设计工程师在设计工作中，常常面临电源抑制比或电源纹波抑制(PSRR)的测量。PSRR是指示电源输出稳定性的重要参数，它可揭示输入电压变化对输出电压稳定性的影响。

　　海洋仪器解决方案

　　使用RTx-K36频率响应分析(波特图)选件，轻松快速地分析示波器的低频响应：表征多种电子设备的频率响应，包括无源滤波器和放大器电路；测量开关电源的控制环路响应和电源抑制比。RTx-K36选件使用示波器的内置波形发生器生成10Hz～25MHz的激励信号；通过测量每个测试频率下被测设备的激励信号与输出信号之比，示波器波特图会以对数方式显示增益、以线性方式显示相位。

　　RTx-K36选件可测量电源抑制比(PSRR)，并针对稳压器系统到稳压输出的转换进行特性测量。

　　测试装置

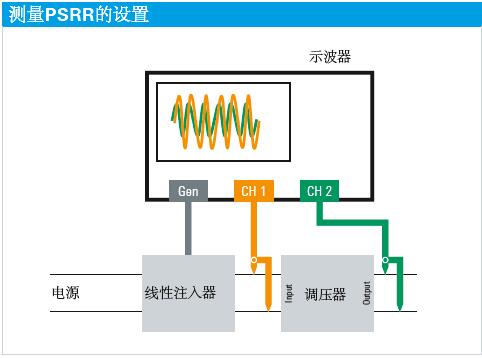

　　通过对电源电压施加正弦纹波和测量从输入到输出的增益来测量PSRR。

　　需要使用线性注入变压器（如J2120A）确保注入的信号隔离，并且不会引起任何DC偏置。

　　探头要求

　　性能出色的探头是确保准确进行PSRR测量的前提。例如：如果被测DC/DC转换器的抑制比较高，而Vout信号的峰值幅度会非常小；这需要使用具有高动态范围的探头。尽管大部分示波器通常会使用10:1无源探头，但针对输出信号使用1:1无源探头可以扩大动态范围。在此应用中，海洋仪器推荐使用具有38MHz带宽的RTZP1X1:1无源电压探头、或经济型40MHz带宽的OI10401:1无源电压探头。

　　操作步骤

　　将示波器连接到被测电路后，轻松开始测量：

　    • 将起始频率和终止频率设置为10Hz～25MHz，并确定发生器的输出电平。

　　• 设置十倍程频率点以提高和调整采集分辨率。示波器每十倍程至多可采集500个频率点。

　　• 设置发生器输出的幅度(最高16步长)，以抑制被测电路的噪声特性。

　　• 按运行(Run)开始测量。测量结果显示为相对于频率的增益/相位图。在感兴趣的频率点处设置标记。

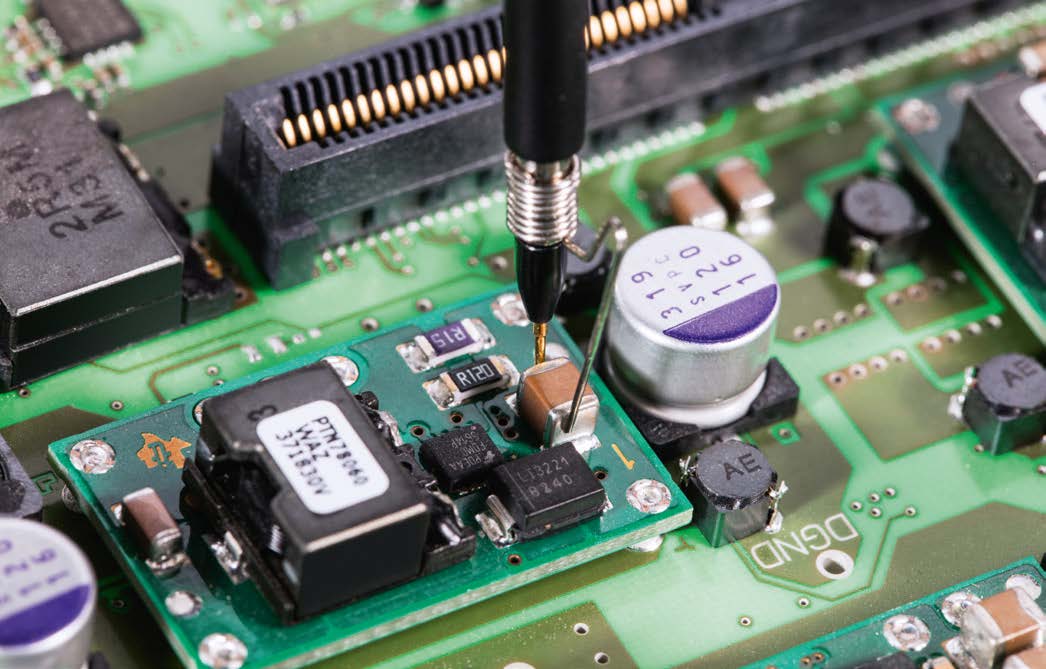

测量电源抑制比（PSRR）时，使用接地弹簧，提供最佳信噪

PSRR电源抑制比测量

　　测量结论

　　波特图中显示的曲线表示稳压器系统到稳压输出的转换：该图显示了相对于频率的增益。直接在图中迹线上将标记拖拽至所需位置，图例可显示标记的坐标。

　　在表格中查看结果。测量结果表格包含每个测量点的详细信息（频率、增益和相移）。使用标记时，结果表格中的相关行将高亮显示。可将屏幕截图和/或表格结果快速保存至USB设备以生成报告。

　　总结

　　目前，工程师主要使用示波器作为测试工具，来测试与验证工程师的电源设计。RTx-K36频率响应分析（波特图）选件价格合理，可代替低频网络分析仪或专用的独立式频率分析仪。

具体资料可下载：海洋版应用笔记：使用R&S示波器和频率响应分析选件进行电源抑制比测量1.pdf
