符合IEC62301和EN50564标准的待机功耗测量

　　目前，几乎所有电子设备都有待机模式。大多数国家/地区对功耗的限制愈加严苛。因此，必须执行标准化功率测量。

　　您的任务

　　先进的电源电路会提供不同的操作模式，以适应实际负载情况，进而实现高效率。这会导致电流消耗波动剧烈、变化不定。执行功率测量时必须考虑这一点，并进行正确计算。

　　相关标准（IEC62301和EN50564）定义了测量实施与计算方法，包括所需准确度。但是，如要手动执行测量，这些方法则过于复杂与耗时。

　　测试与测量解决方案

　　HMC8015功率分析仪具备无缝采集和实时信号处理功能，可加快测量。精确测量可确保符合相应标准，即使是关键设计也同样如此。

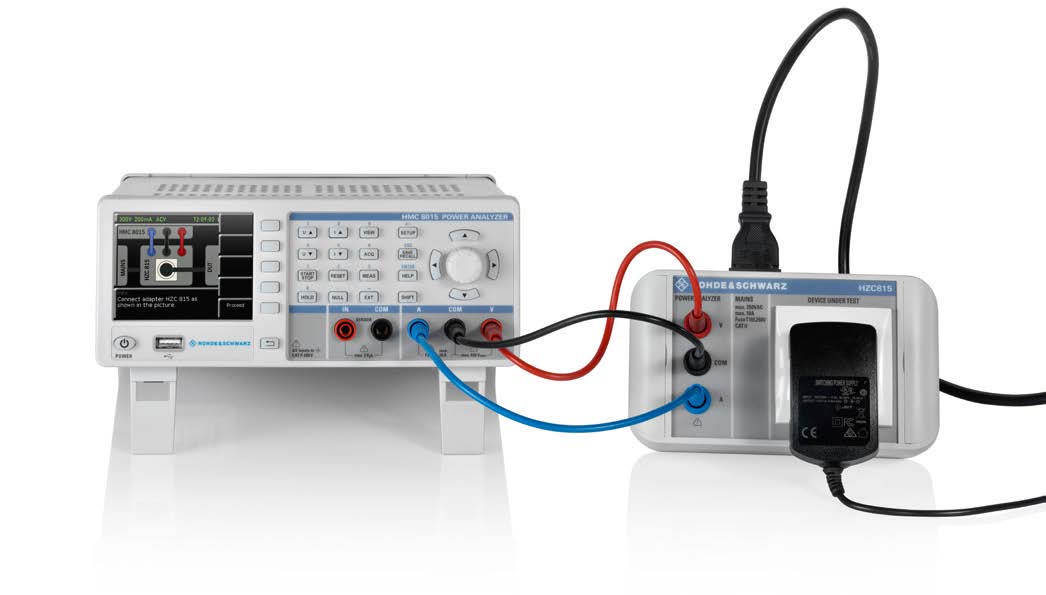

　　使用HZC815电源适配器选件，轻松、安全地将被测设备插入HMC8015。为此，可将随适配器提供的电缆连接至仪器前面的插座。提供适用于不同国家/地区的适配器型号，确保可正确连接。

　　应用

　　装置向导可确保准确操作

　　HMC8015装置向导可指导用户完成测量，并配置所需仪器参数。这可以最大限度地减少测量误差，并确保快速获取结果。测量流程为全自动化。用户不必事先了解上述标准。

　　在测量过程中持续监测并显示所有环境变量，例如电源电压和电源质量。使用颜色标记偏差。

　　测量详述

　　首先，根据向导说明连接被测设备，并选择所需操作模式(1)。根据国家/地区选择合适的电源电压和频率。对于特殊情况，也可以单独设置这些数值(2)。

　　然后，根据设备的预期功耗设置电流范围和峰值因子(3)。

　　最后，可将电流消耗类型设置为静态、周期或可变（如已知）(4)。这可以加快测量。如果设置错误，HMC8015会检测不同的电流行为，并正确进行测量。

　　在测量过程中，状态显示屏会清楚显示所有测量值及其变化范围(5)。

　　测试报告

　　测量完成后，结果可保存到USB闪存盘中。仪器将创建一个交互式HTML表格并可在其中填写客户数据，为您提供满足相应需求的测试报告。

更多详情请下载：符合IEC62301和EN50564标准的待机功耗测量.pdf
