根据IECEN61000‑3‑2标准测量传导辐射限值

  目前,大多数电子设备都会产生非正弦电流。这会导致谐波电流注入公共电源系统。因此,需要通过CE认证检查所有电子设备的此类特性。


  您的任务

  现代电子设备使用开关电源,这会产生强大的谐波电流,并注入电源网络。IEC/EN61000?3?2标准定义了谐波电流发射限值,共分为四种设备类别。根据类别和周期时间,必须在精确定义的时段内分析谐波电流,并确保符合规定限值。

  要达到第40次谐波的所需精度,需要自动执行测试。

  测试与测量解决方案

  HMC8015功率分析仪具备无缝采集和实时信号处理功能,可加快测量。精确测量可确保符合相应标准,即使是关键设计也同样如此。

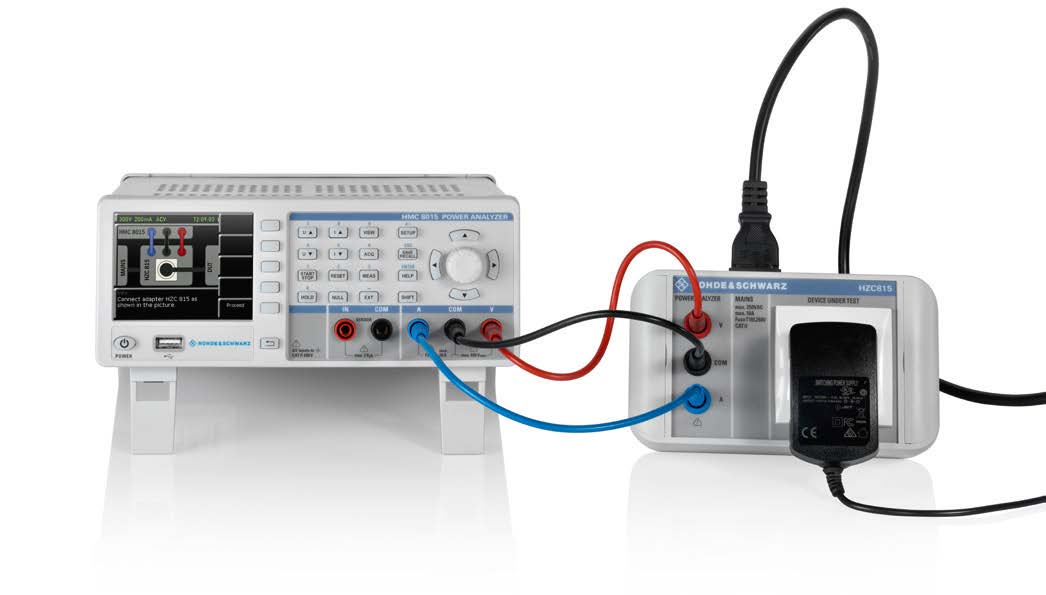

  使用HZC815电源适配器选件,轻松、安全地将被测设备插入R&S?HMC8015。为此,可将随适配器提供的电缆连接至仪器前面的插座。提供适用于不同国家/地区的适配器型号,确保可正确连接。

  应用

  装置向导可确保准确操作

  HMC8015装置向导可指导用户完成测量,并配置所需仪器参数。这可以最大限度地减少测量误差,并确保快速获取结果。测量流程为全自动化。用户不必事先了解上述标准。

  在测量过程中持续监测并显示所有环境变量,例如电源电压和电源质量。使用颜色标记偏差。

  测量步骤-步骤1

  在装置向导中选择IEC/EN6100-3-2标准

  步骤1:设置被测设备的正确电源电压和电源频率(手动设置或根据所选地区自动设置),以及预期电耗。

  步骤2:选择正确的设备类别。

  步骤3:将电流消耗模式设置为静态、周期或可变模式(如已知),以便加快测量。

  步骤4:根据向导所示连接被测设备,并将被测设备设为所需操作模式。

  步骤5:测量期间和测量结束后清楚显示测量结果,包括最小值和最大值。

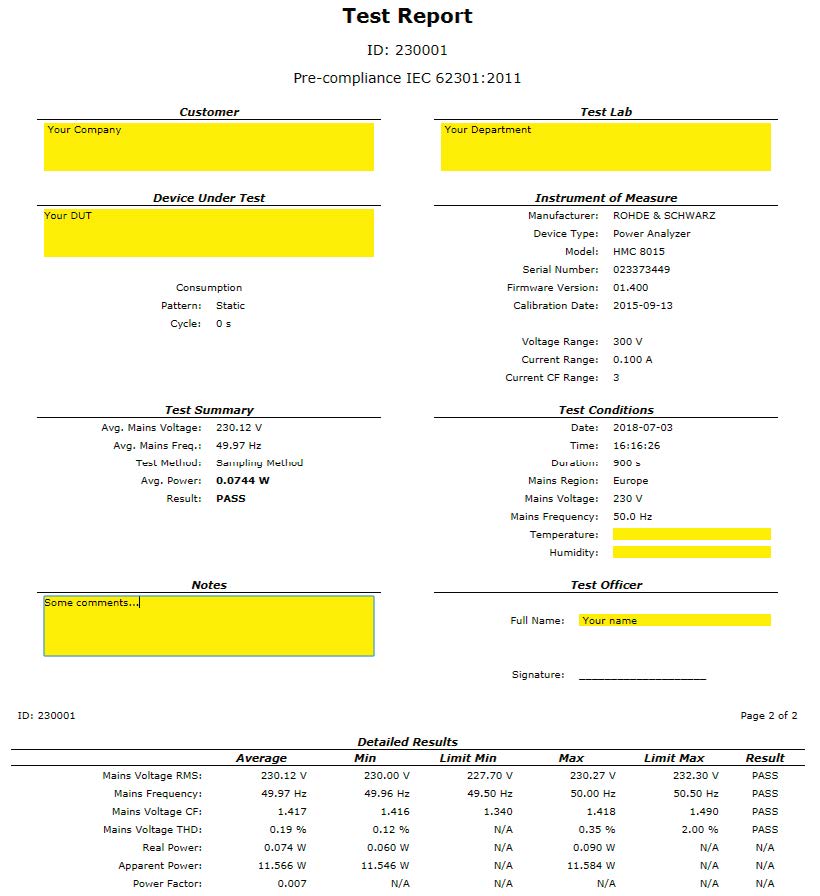

  测试报告

  测量完成后,结果可保存到USB闪存盘中。仪器将创建一个交互式HTML表格并可在其中填写客户数据,以便根据您的具体要求调整测试报告。


更多详情请下载:根据 IECEN61000‑3‑2标准测量传导辐射限值.pdf
