使用NGL200和NGM200系列电源快速瞬态响应功能

德国RSNGL200和NGM200系列可编程电源是一款具有快速瞬态响应性能的高速电源。

瞬态响应是直流电源的一项重要性能，指电源给负载供电时，负载电流的瞬间改变、电源输出电压变化的情况，以及电源回稳时间。

市面上一般的可编程直流电源瞬态响应时间为100us，有的可做到50us，NGL200和NGM200系列电源使用“快速瞬态响应FTR”功能，瞬态响应恢复时间可到30us。在高精度测试中避免电压波动造成的负载振荡尤其重要，可广泛应用于IOT物联网、智能穿戴设备、移动电话等电子产品在休眠和待机状态突然激活的测试场景，例如：手机来电瞬间的性能测试。

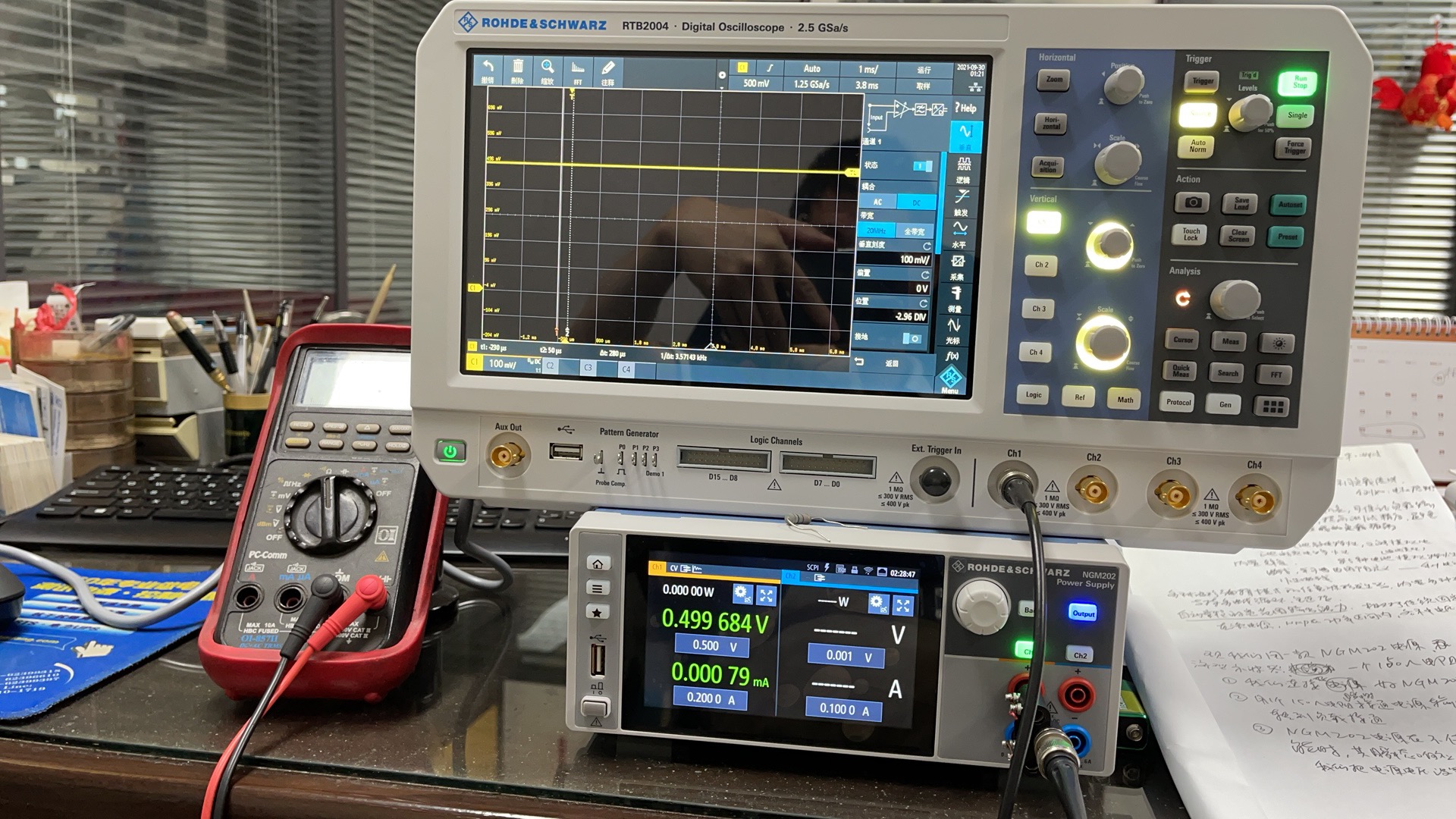

现在我们用一款NGM202电源、RTB2004经济型示波器、150Ω电阻来模拟测试：

1、我们依次连接好NGM202电源、RTB2004示波器。

2、用一个150Ω电阻瞬时接通电源输出，模拟从待机转到通话接通。

3、NGM202电源再不使用“FTR快速瞬态响应”功能时，其瞬态响应回复时间为300us，我们把电源电压设置为500mV，限流电源为200mA，此时电流为0.000879mA，负载功率趋近与0，相当于处于待机状态，此时我们接入150Ω电阻并保持一段时间再拿开，相当于手机通话再挂断电话，我们用示波器捕捉整个过程。

4、我们启用“FTR快速瞬态响应”功能时，明显结果不一样。如果考虑阻性负载的控制回路速度，开启输出阻抗功能，以此来控制回路。
