Pico发布基于PicoVNA108矢量网络分析仪的TRL和自动化E-Cal校准件
PicoTechnology（英国比克科技） 已为其获得巨大成功的 PicoVNA100矢量网络分析仪增加了两种重要的校准选件：E-Cal校准件、TRL/TRM 校准件。PicoVNA108 8.5GHz矢量分析仪的现有用户和新用户现在可以充分得益于新的选件。
PicoVNA自动化校准件E-Cal
矢量网络分析仪的用户通常会坚持要求提供自动化的校准解决方案。自动化校准的显著优势是速度快、效率高和流程简单，适用于工作场所中的各种应用以及具有不同技能水平的使用者。
尽可能减少手动校准，过程涉及几个扭矩连接/断开操作和手动加载每个标准的唯一数据文件。 E-Cal SOLT 校准过程通过在内部切换其校准标准，将其减少到只有一个连接。该过程变得自动化且高度可重复，电源、控制和数据读取均由 PicoVNA 软件通过 USB 接口进行管理。

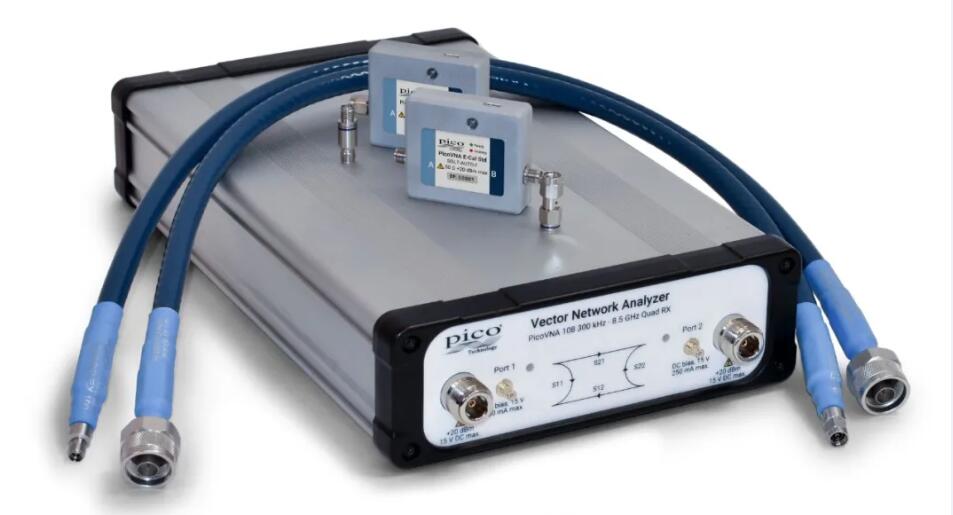

PicoVNA 108可通过阳头SMA或阴头SMAE-Cal电子校准模块实现自动化校准。这些电子校准模块通过USB进行供电和控制，可以电子化选择校准流程中所需的各种短路、开路、负载和直通参考标准。用户只需打开该模块的电源，在PicoVNA测试端口之间连接上E-Cal标准件，然后即可从PicoVNA 108 用户界面内启动自动化校准流程。
开关可能是造成校准流程出现意外错误的来源。Pico的技术是通过对错误进行特征化描述并进行纠正，以及通过对设备内部的热岛进行加热从而控制温度和温度变化率，来尽可能的消除这些错误。Pico射频业务开发经理 Mark Ashcroft 声称，Pico通过对不少于十七个部件的S参数进行特殊处理，从而实现其高覆盖率特征化。PicoVNA E-Cal 校准的残余误差位于可获得的最低误差范围内，比使用相同的手动方法进行的反复连接-断开和测试导线弯曲所产生的误差还要小。
在随设备提供的便携箱和储存箱内，Pico为每个E-Cal 模块提供了一个完全特征化和极化的端口适配器，使得阳头和阴头E-Cal电子校准模块也可以对可插入的阳头-阴头和阴头-阳头测试端口进行校准。
PicoVNA108 TRL/TRM校准
TRL校准的精确性也已得到行业好评，因为相较于通过测量得到一个良好匹配来说，机械空气传输线可装配的更加精确，当然是在更高的频率下。由于此线路标准可以承载时间负荷（相位）和进行高频匹配校准，因此可以精确定位额外所需的较低和较高的反射标准、匹配、短路或开路，但该功能却较少为人所知。
TRM技术可以很好的处理低频（实际情况下约低于1.5GHz），而TRL技术应用的是远大于0°和远小于180°相位延迟的参考线长度。因此，单条TRL线路即可应对有限的频段。对于PicoVNA108，一条线路通常就足够了，但是如果需要，也可支持两个TRL频段并进行线路阻抗偏移补偿。低频TRM频段可参考已装配的基板上的电阻匹配值。
当需要测量安装在基板上的被测件时，TRL（直通、反射、传输线）和TRM（直通、反射、匹配）校准通常具有很大优势，例如测量PCB或陶瓷上的表贴网络或部件时。所需的传输线、低频匹配和反射（短路或开路）均可精确的装配在基板上的测量参考平面上。此外，如果必要，校准还可以对环境条件和测试基板的任何变化进行考虑。
