4010A系列单相数字功率计，有三款型号可选：4010A、4011A 和 4012A，均采用实时数字采用技术，适合测量各种电量参数，如电压、电流、功率、功率因数等，特别用于测量设备的待机功耗。

4010A系列电量测量仪采用最新数字式均方根技术和数字式积分方法，是精确度高达0.1%的精密数字式功率表。可以测量电源电路中，电压和电流的均方根值、平均功率及功率因素(Vrms、Arms、COSθ)、适合于如电气与电子设备、线性或开关式电源、电脑及其周边设备的高精度与高可靠性的电源测量。

同时，4010A、4011A 和 4012A功率计均配完整的、可编程能力的 IEEE488 标准接口，用于通用测试台或系统的应用。

产品特性

• 数字式RMS测量Vrms及Arms   • 数位式积分测量的功率（W，瓦）及功率因数（PF）

• 高达0.1%高精确度 • V/A/W/PF 显示• 1年校正周期• 面板式校正   • 自动换挡

产品描述

• 4010A、4011A、4012A功率计，使用新式电压电流数字化取样技术及数字式RMS积分方式。

• 电压/电流表分别有六档，电流表最低档位为0.125A(4012A型)，是高精确度及分辨率的V/A/W/PF电表。

• 由于4010A、4011A、4012A数字功率表使用了许多新技术，如高速精确的A/D、CPU和EEPROM，这样仪器具有杰出的性能，例如仪器各个档位均具有低漂浮、可靠及一致性的测量结果。

应用领域

• 开关式电源• UPS不断电系统• 电子式日光灯及灯泡 • 家用电器

• ATE 系统• 环保计算机、监视器等• 电源适配器

产品指标

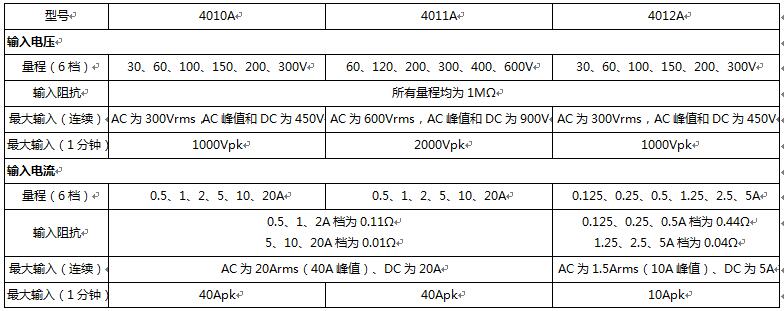

1、输入规格

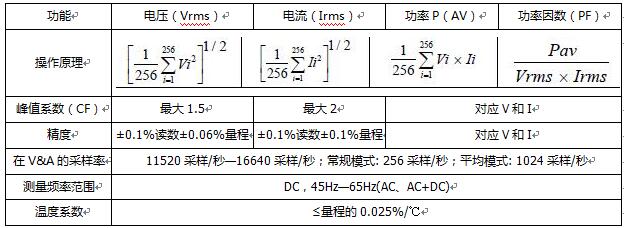

2、测量规格（预热时间:约30分钟）

一般规格

供电电源：100V、115V、200V、230Vac±15%可选，50/60Hz，最大30VA。

响应时间：正常模式为10次/秒；平均模式为5 次/秒。

绝缘强度：1500V(50/60Hz)一分钟。

使用环境温度: 0℃~+40℃，湿度: 20%~80%(相对湿度)。

重量：约4.5kg。      尺寸：221mm x 88mm x 325mm（W x H x D）。

接口：标配IEEE488接口。

标准配件

4010A 数字功率表，300V、20A、6000W。

4011A 数字功率表，600V、20A、12000W。

4012A 数字功率表，300V、5A、1500W。

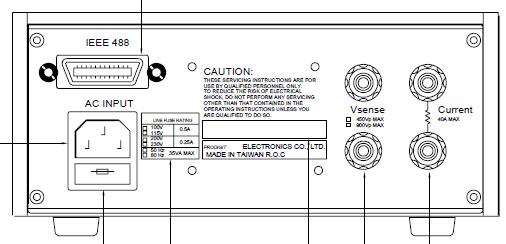

以上型号均含主机、说明书、三线式电源线、用于负载电流大于15A 时的回端挂钩式端子、电源测试转换器（通常电气设备均使用一般常用其它工具，就能进行测试，特别设计这个轻巧便利的电源测试转换器：只要把电源测试转换器的四个连接器与功率计背面板上的连接器相连接，再把待测物的电源输入插头及设备电源输出插头分别接到本转换器的Vsense 及Current 插座上便可开始进行测试）。

推荐选件

OI488-1  1米长IEEE488线缆。

OI488-2  2米长IEEE488线缆。

19U  19 英寸支架。
