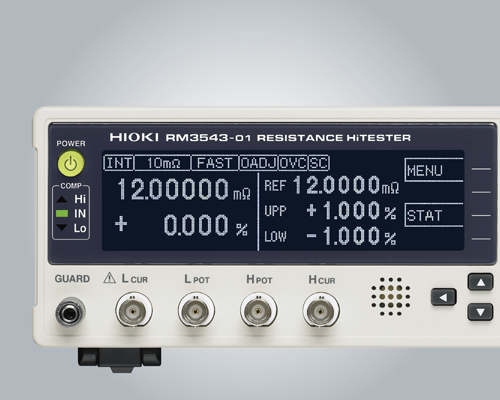

对应超低电阻分流器的测量的电阻计
RM3543系列电阻计是通过直流4端子法，高速、高精度测量低分流、电阻等直流电阻。0.1mΩ±1%精度的分流器，能够从容检测。主机具有高性能的接触检查功能，比较器功能，数据输出功能等。另有直观的用户接口，抗干扰性强，最适合自动化生产线测试。
产品特点：
● 0.01μΩ分辨率，适用于自动化一体机的超高精度、高分辨率的电阻计
● 卓越的反复测量精度
● 接触检查/比较器/数据输出功能
● 直观的用户接口和高抗干扰性能
技术参数：
| 测量方法 | 直流4端子法（恒流） |
| 电阻量程 | 10mΩ量程 (最大显示 12.00000mΩ, 0.01μΩ 分辨率) ~ 1000Ω 量程（最大显示 1200.000 mΩ, 1mΩ 分辨率), 7档量程 |
| 显示 | 单色图形LCD240×64dot，白色LED背光 |
| 测量精度 | [慢速模式下，10 mΩ量程，平均16次设置] ±0.060 % rdg. ±0.001 % f.s. |
| 测试电流 | [ 10 mΩ 量程] 1A DC ~ [ 1000 Ω 量程] 1 mA DC |
| 开路端口电压 | ：DC 20V max. (电流模式设置在PULSE且接触改善功能设置为OFF/PULSE，在不测量状态下的电压为20mV以下) |
| 采样率 | 快速，中速，慢速，3种设置 |
| 合并时间 | [10mΩ量程，默认值]快速2.0ms,中速5.0ms,慢速1PLC 设置量程：0.1ms～100.0ms，或 1 ～5 PLC（50 Hz时）, 1 ～ 6 PLC（60 Hz时） 注意: PLC = one power line cycle (主要波形周期) |
| 其他功能 | 比较功能 (设定值和测量值的比较),延时功能, OVC (开端电压补偿),平均值，测量错误检测 , 探头短路检测, 接触改善功能,电流模式设置（仅在测量过程中适用于电流的脉冲应用功能），自动保存, 数据统计, 设置监测 (当使用两个设备时，不同的设置会引发警报通知), 重启功能,触发功能等 |
| 接口 | 外部I/O，RS-232C，打印机，GP-IB（RM3543-01） |
| 外部 I/O接口 | 触发, 输入保持, 比较输出, 设置监控端口，服务器功率输出+5V,+12V等 |
| 电源供应 | 100 ~ 240 V AC, 50/60 Hz, 最大40 VA |
| 体积及重量 | 260 mm W × 88 mm H × 300 mmD, 3.0kg |
| 附件 | 电源线× 1, 外部 I/O 公头连接器× 1,使用说明书× 1, 操作指南× 1 |
