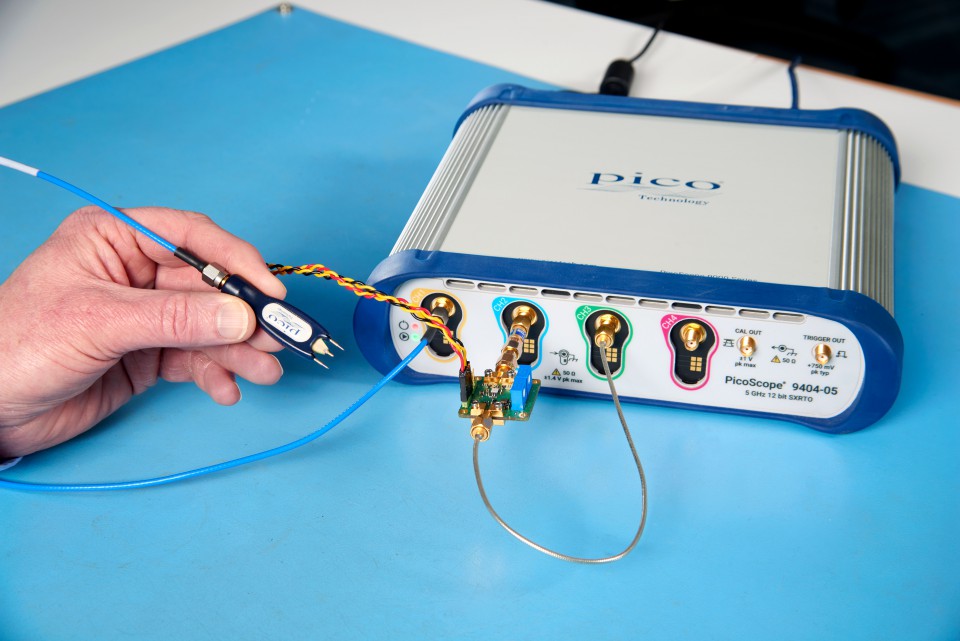

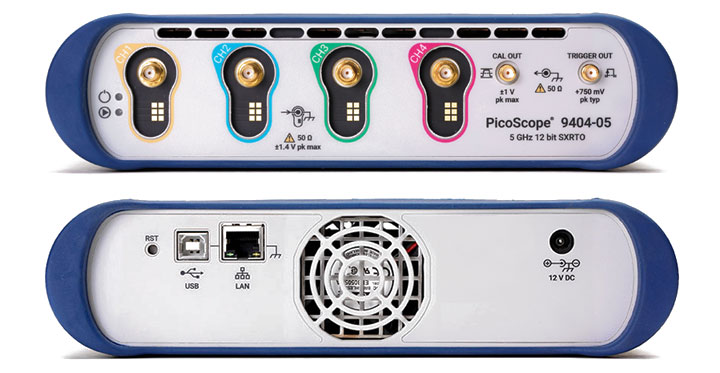

PicoScope 9404有四个高带宽的50Ω的输入通道，具有精细的时间和电压分辨率，显示和精确测量转换速度高达70ps，可用于精确测量和可视化高速模拟和数据信号。千兆信号的时钟性能和眼图分析；小于2ps的RMS触发抖动和5GHz内部触发器，支持当今高速串行数据系统的边沿分析和特性描述；实时宽带采样可同时显示在放大器、路由器和传输路径上的基带调制、载波包络和包络轨迹控制信号，包括900MHz和2.4GHz等主要无线通信频段。
Pico SXRTO仪器结构大大降低了重复信号或时钟相关应用的宽带时域采集器的成本。传统实时示波器（RTO）的主要成本是数据和存储带宽。高速实时采样需要的数据带宽，远远超过了模拟系统带宽，这就提高了这些仪器的成本。测量重复周期信号时，几乎所有实时示波器都使用ETS（随机等效时间采样）来扩展采样强度。Pico SXRTO架构以更具成本效益的500Ms/s较低速率采样，而且开发了ETS技术，用2000的倍数达到等效采样为1Ts/s，进而实现市场领先。而且，许多高带宽信号是重复的，不需要昂贵的高采样率。

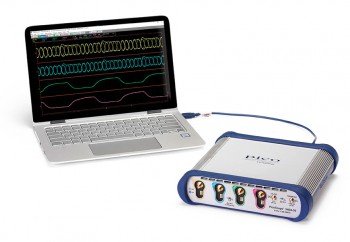

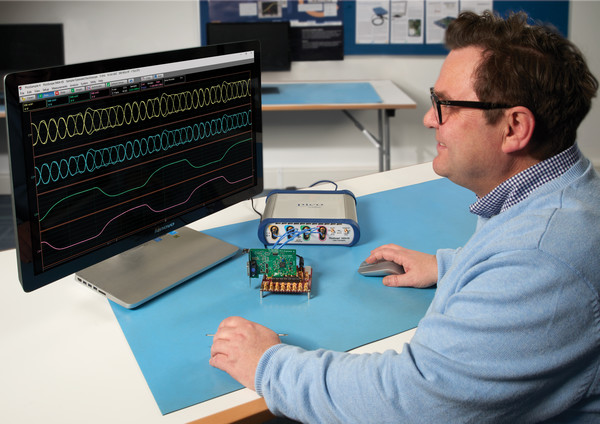

该USB控制仪器配有PicoSample4软件。兼容触摸屏的图形用户界面（GUI），以用户首选的尺寸和显示格式，对仪器进行设置，并显示波形、测量值和统计数据；也包括完全支持高分辨率监视器和投影；最多可以使用四个独立的缩放跟踪视图来检查波形细节。
各种自动和用户可配置的信号完整性测量、数学、统计视图和极限测试模板，用于对脉冲和定时性能、抖动、RZ和NRZ眼图的验证和分析。工业标准通信模板测试多，如PCIe、GB以太网和串行ATA，也包括其标准。
产品特点：
• 5GHz带宽，70ps转换时间
• 1TS/s(1ps) 等效时间采样率
• 12位垂直分辨率、每通道支持高达500MS/s实时采样率
• 千兆信号的时钟性能和眼图分析
• 各种自动和用户可配置的信号完整性测量、数学、统计视图和极限测试模板，用于对脉冲和定时性能、抖动、RZ和NRZ眼图的验证和分析。
• 在Visual Basic（VB.NET）、MATLAB和LabVIEW中提供了编程示例，而且在Windows COM接口标准，也支持任何编程语言或标准，包括JavaScript和C语言。
