产品简介：

快速转变脉冲可用单次瞬间中的宽频谱信号仿真一个传输路径、设备或网络。这样的信号，结合差分功能，非常适用于很多领域中的高速宽带宽测量，例如时域反射测量、半导体测试、千兆位互连和端口测试、以及用在雷达系统中。

在数字、计算、互连和电信系统中的高速差分数据已经成为最主要的测量挑战。成本效益、快速转变的差分脉冲发生器非常难找到……直到现在！

典型应用包括：

TDR/TDT网络和匹配分析

频谱和平整度测量

定时、抖动和串扰测定

主要规格：

PicoSourcePG911和PG914

• 集成50ΩSMA(f)步进恢复二极管输出

• <60ps单端脉冲转变时间

• 双2.5V至6V可变振幅输出

• ±1ns1ps步进定时抗扭斜

• 20dB10GHzSMA(m-f)衰减器安装在SRD脉冲输出口

PicoSourcePG912和PG914

• 外部50ΩN(m)正和负隧道二极管脉冲头

• <40ps脉冲转变时间

• 固定200mV输出振幅

• ±500ps1ps步进定时抗扭斜

• Inter-seriesN(f)–SMA(m)适配器包括脉冲头

所有PicoSourcePG900型号

• 差分输出

• 200ns至4μs脉宽

• 可调1μs至1s内部时钟周期

• 典型3.0psRMS抖动相对于外部触发

订购信息：

PicoSourcePG911，50ΩSMA(f)<60ps差分脉冲输出，2.5V至6V可变振幅

PicoSourcePG912，50ΩN(m)<40ps正和负隧道二极管脉冲头，>200mV固定振幅

PicoSourcePG914，双模式发生器，都有前输出

标配附件：

picosourcePG900软件磁盘，快速启动指南，交流/直流适配器(5V、2A)，USB.2电缆1.8米，SMA/pc3.5/2.92扳手，便捷携带箱。

推荐附件：

TA237，14GHz25psTDR套件

TA238，14GHz功率分配器组件

TA181，衰减器3dB10GHz50ΩSMA(m-f)

TA262，衰减器10dB10GHz50ΩSMA(m-f)

TA173，衰减器20dB10GHz50ΩSMA(m-f)

TA172，N(f)-SMA(m)inter-系列适配器

TA170，18GHz50ΩSMA连接适配器(m-f)

TA263，60cm高精度高柔性非长筒同轴电缆

TA264，30cm高精度高柔性非长筒同轴电缆

TA265，30cm高精度长筒同轴电缆

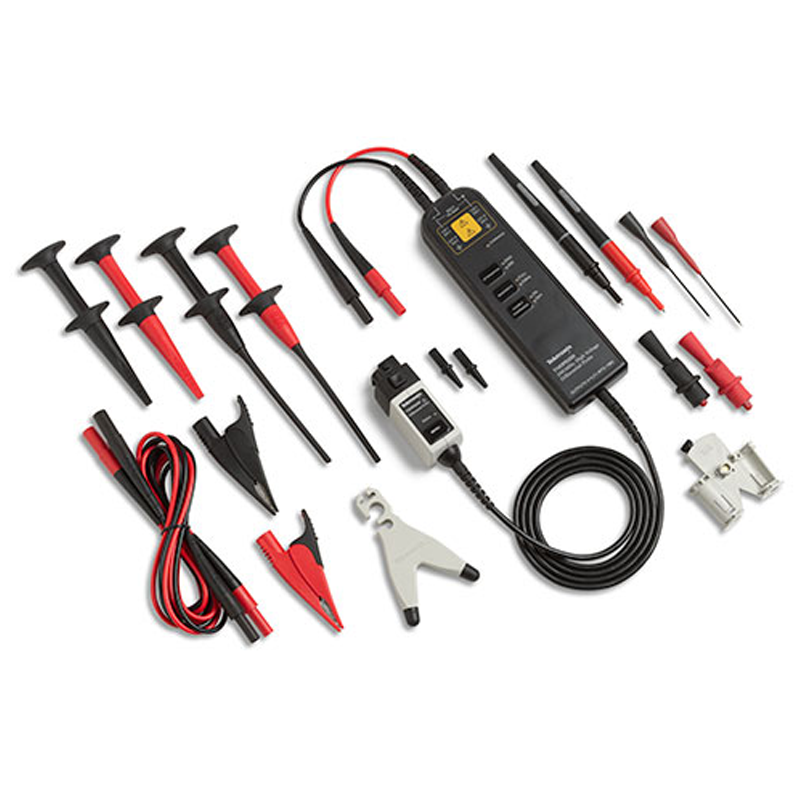

2021-06-24[产品资料]P52xxA系列差分探头产品资料

本系列探头拥有业内领先的性能及第三方安全认证，可用于高达 6000V的信号。这类探头由于具有共模抑制能力，成为较大部件中进行非地参考、浮动或隔离测量的最佳选择。本资料为...

2021-01-15[精品推荐]USB仪器系列14| PG910系列差分皮秒USB脉冲发生器

PG910系列差分皮秒USB脉冲发生器：三款可选：PG911、PG912和PG914。快速过渡脉冲在单一瞬间以宽带信号来激励传输路径、设备或网络。...

2021-01-15[精品推荐]USB仪器系列09|USB差分隔离示波器：OI4444四通道USB隔离示波器

4路真差分，20M带宽，差分示波器新标杆！OI4444高分辨率差分USB示波器为柔性分辨率、高性能的差分隔离示波器。典型的高电压应用包括捕获开关电源、电话电缆、马达变频器和混合动力...

2019-03-19[编程手册]PG900脉冲信号源海洋版英文编程手册

​本文为PG900脉冲信号源海洋版英文编程手册，结合差分功能，非常适用于很多领域中的高速宽带宽测量，例如时域反射测量、半导体测试、千兆位互连和端口测试、以及用在雷达系统中。...

2019-03-19[产品资料]PG900脉冲信号源海洋版英文快速操作指南

本文为PG900脉冲信号源海洋版英文快速操作指南，在数字、计算、互连和电信系统中的高速差分数据已经成为最主要的测量挑战。成本效益、快速转变的差分脉冲发生器非常难找到。...

2019-03-18[产品资料]使用9311进行差分TDR测试步骤海洋版英文培训资料

本文为使用9311进行差分TDR测试步骤海洋版英文培训资料，新型2和4通道25GHz型的USB采样示波器，是对现有的20GHz高速采样示波器的补充，能够支持捕获10Gb/s数据的5次谐波，以及16Gb/s数据的三次谐波。...

2019-03-13[产品资料]4444隔离差分示波器海洋版英文资料

本文为4444隔离差分示波器海洋版英文资料，4444不仅仅适用于差分测量，它的功能更甚于一台具备优越差分测量通用示波器。 PicoScope软件提供了诸如串行总线解码，模板测量容限试通道运算。...

2019-03-13[产品资料]4444差分USB示波器中文产品资料

本文为4444差分USB示波器中文产品资料，4444不仅仅适用于差分测量，它的功能更甚于一台具备优越差分测量通用示波器。 PicoScope软件提供了诸如串行总线解码，模板测量容限试通道运算...

2017-07-31[选型指南]差分测量和差分探头介绍

测量中我们通常不得不进行两个测量点(地电位)都没有接地的测量，信号“公共点”可能从接地提高到数千伏。...

2017-07-31[常见问题]如何测量WBG半导体的栅极和源极间之间的电压？

如何使用IsoVu差分探头测量宽带隙半导体（Wide Bandgap Semiconductors）的栅极和源极间之间的高极电压（Vgs）。测量重点描述是一个带高极和低极开关的eGaN FETs半桥结构。而且本文重点讲述高边栅极的测量，也检测低边栅极。...

2017-07-19[公司新闻]海洋仪器推出自有品牌的高压与差分探头

海洋仪器推出自有品牌的普通无源电压探头、普通无源高压探头、差分探头等，以降低用户的使用成本，满足测试市场的不同应用需要，让工程师科学地选择探头及附件。...

2017-07-18[新品信息]英国比克推出四路真差分通道USB示波器

北京海洋兴业科技股份有限公司代理的PicoTechnology，今天推出PicoScope4444高分辨率差分示波器。这款仪器具有四个真差分输入通道和各种配件，能够用于从毫伏至1000v CATIII的各种应用的测量。...

2017-05-12[产品资料]PG900系列USB差分脉冲器英文资料

本文为PG900系列USB差分脉冲器英文资料。在数字、计算、互连和电信系统中的高速差分数据已经成为最主要的测量挑战。成本效益、快速转变的差分脉冲发生器非常难找到。...

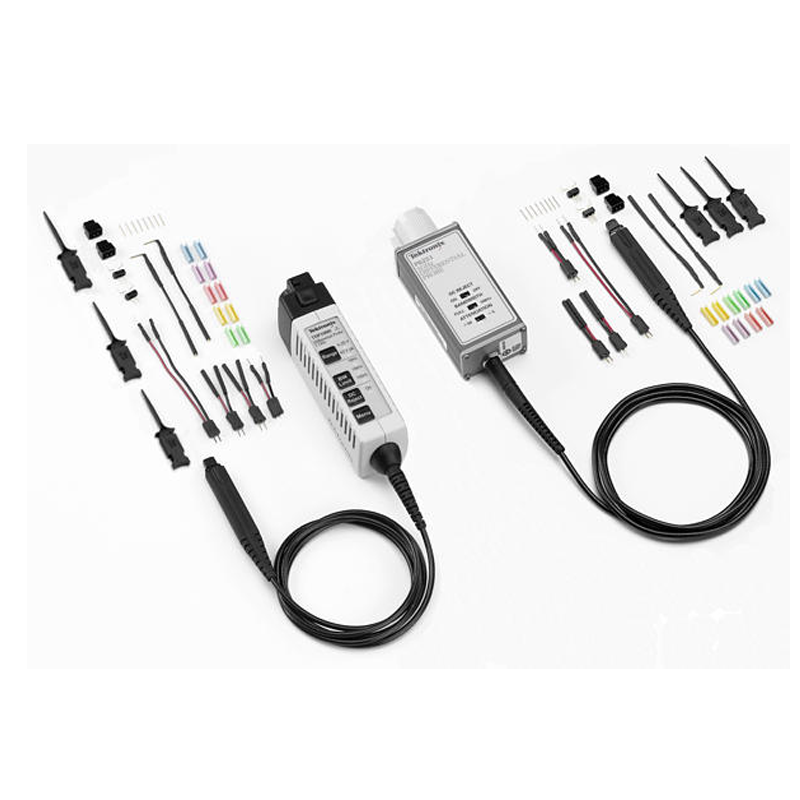

2017-05-11[产品资料]TDP0500/TDP1000差分探头产品资料
