利用2110五位半双显示数字万用表测量温度数字缓冲区，实现高速读取

本文主要介绍利用2110五位半双显示数字万用表测量温度数字缓冲区，实现高速读取。2110型5位半双显示数字万用表（DMM）配备一个数据缓冲区，这是当今市场上其他5位半数字万用表（DMM）所无法比拟的。

在生产测试中，测试时间是一个至关重要的因素，仪表与控制计算机之间的总线通信应当最小化。因此，在测试期间，将所有读数存储在缓冲区而不是每次传输一个读数，可以大大缩短测试时间。2110数字万用表（DMM）的易失性内存可以存储高达2000个读数，包括测量功能、数学运算、触发操作以及读数保持操作。

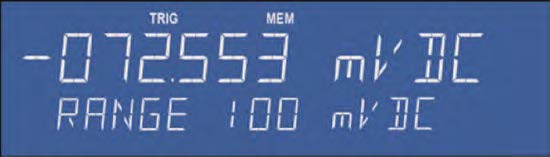

从前面板和程控接口都可以访问数据缓冲区。当MEM指示灯亮起时，读数存入数据缓冲区。图1给出在数据缓冲区访问状态时2110数字万用表（DMM）前面板显示。

图1 将读数存入数据缓冲区

数据缓冲区大小的配置

2110数字万用表（DMM）通电后，数据缓冲区的默认规模是2000个读数；不过，也可以由用户设置为2000以下的任意读数。在前面板按下SHIFT+CONFIG键，就可以设置读数数值，然后利用或按钮按键选择TRIGSYS，最后利用或按钮选择STORERDGS。设置的读数数值仅适用于前面板操作，如AutoTriggering或SingleTriggering。如果采集的读数超过设置的数值，则超出部分只显示而不存储。

利用INIT以及FETCh?SCPI(可编程仪器的标准指令)指令，也可以通过程控操作访问数据缓冲区。通过触发计数和采样数值可以自动确定数据缓冲区大小。例如，如果触发计数设置为10，采样数设置为2，那么数据缓冲区大小就自动设置为20。

将数据存入数据缓冲区

一旦数据缓冲区大小设置完毕，必须按下前面板的STORE，启用访问。如前所述，MEM指示灯将显示启用状态。类似地，在程控操作模式下，INIT还将使2110数字万用表（DMM）处于等待触发状态。

一旦触发信号到达，将开始单一测量或多个测量，并将读数存储在数据缓冲区。由于这个物理存储器的易失特性，一旦2110型数字万用表（DMM）断电，那么存储的读数将被清零。

调用存储读数

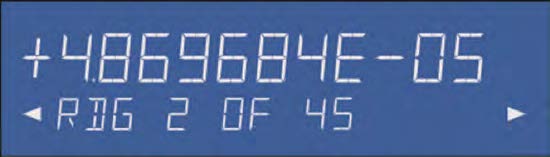

通过按压SHIFT + STORE按钮，可以调用存储读数。2110数字万用表（DMM）将显示数据缓冲区中的第一个读数。利用 或 按钮，可以对缓冲区中的剩余读数进行浏览。图2显示2110型数字万用表（DMM）正调用45个存储读数中的第二个读数。

图2 从数据缓冲区调用读数

同样地，在程控操作模式下，利用FETCh SCPI指令，可以对数据缓冲区中的读数进行检索。所有读数都将以逗号分隔的ASCII字符形式立刻显示出来。

全文及示例请下载：利用2110五位半双显示数字万用表测量温度数字缓冲区，实现高速读取
