利用2110数字万用表(DMM)测量温度

本文主要介绍利用2110数字万用表(DMM)测量温度的方法,包括热电偶测量、电阻温度检测器(RTD)测量以及负温度系数电热调节器(NTCT)测量。许多静电计、开关/多用表系统、数据采集系统以及数字多用表,都包括温度测量功能,因此它们在需要温度测量的各种应用中都非常有用。

热电偶测量

热电偶由两种不同的金属组成,在两个接触点之间存在着接触电压,与温度差成比例。通过测量这个电压,并与测量器件——冷端补偿(CJC)传感器内部基准进行比较即可。

冷端补偿(CJC)传感器对热电偶与测量电路之间连接处的热电偶效应进行补偿。IC或电热调节器用作冷端补偿(CJC)传感器,利用仪器对其进行测量,并通过测量对仪器内的热电偶效应进行消除。

2110数字万用表(DMM)通过前部面板(标注为“TCINPUT”)的专用热电偶输入端对电压进行测量。热电偶的主要优势在于其低成本和高耐久性。不过,其精度不如其他温度测量传感器。2110数字万用表(DMM)支持J、R、S、T、E、N、B、C、K型热电偶。每种类型的热电偶具有不同的工作温度范围和测量精度。

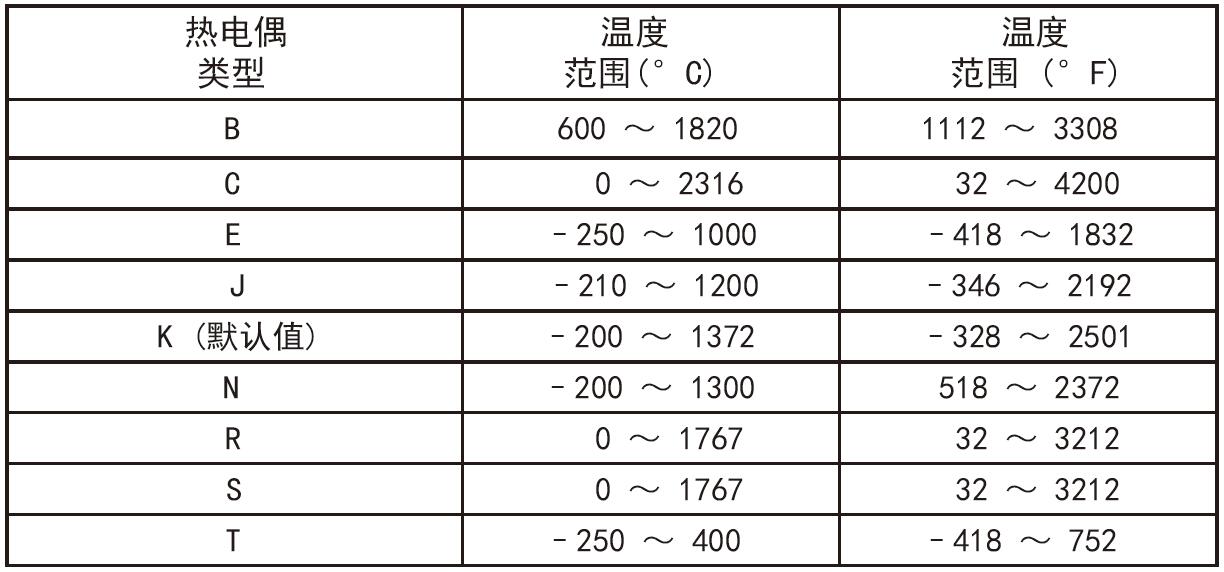

热电偶度测量范围如图:

B型热电偶

B型热电偶更稳定,且工作温度更高。

C型热电偶

C型热电偶工作温度极高,但不可用于含氧环境下。

E型热电偶

E型热电偶在极低温度下工作良好,因此非常适合低温应用。

J型热电偶

J型热电偶具有更高的灵敏度,有可能提高准确度和精度。

K型热电偶

K型热电偶是最常用的,因其价格低,且工作温度范围宽。

N型热电偶

N型热电偶克服了困扰其他类型热电偶的诸多电磁场(EMF)效应。

R型热电偶

R型热电偶非常适合高温应用,抗氧化性能好,稳定性高。

S型热电偶

S型热电偶精度更高,且适合在高温环境下使用。

T型热电偶

T型热电偶因采用同质芯线(都是铜线)而具有更高的准确度,但工作温度范围较窄。

更多资料请下载:利用2110数字万用表(DMM)测量温度
