使用多通道电源提供最大的灵活性

多通道DC电源

大多数设备都需要多个DC电源在不同的电压下工作,以便为所有的模拟和数字电路子系统供电。在开发和测试过程中,可以使用多个单通道电源用于每个电路部分的供电。但作为替代方案,多通道电源能够满足您的所有需求,并减少所需的仪器数量。单一的电源也将占用较少的宝贵工作台空间或测试机架空间 。

使用吉时利多通道电源,与使用两个或更多单通道电源相比不存在任何的折衷考虑。在吉时利多通道电源中的所有通道都可以独立控制和隔离,就好像它们是单独的电源一样。每个通道的输出是可编程的,并且同时显示每个通道的电压输出和负载电流的测量值。此外,每个通道均提供远程感测以确保所要求的电压能够精确地施加到负载上。当需要多个电源时,请考虑多通道电源的灵活性和便利性。



具有隔离电路的测试设备

电路通常需要在分别的接地系统中彼此进行隔离,如在接触人体的医疗器械中使用的电路,或必须在嘈杂环境中测量信号的电路,或者必须在一段距离上传输信号的电路。

测试设备的隔离电路的唯一方法是利用隔离电源来给这些电路供电 。其所有通道均被隔离的多通道电源为电路供电以及使电路适当隔离提供一个有效的并具有成本效益的解决方案。

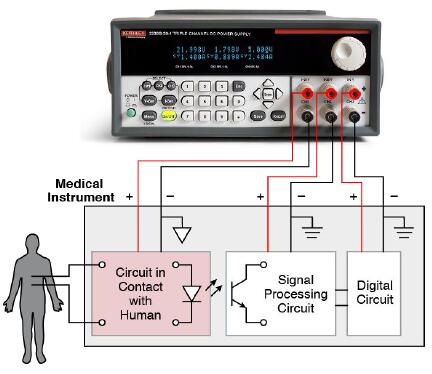

为隔离的电路供电

测试双极电路

即使多通道电源的通道是单极的,它们也可以配置为双极型电路供电。由于通道被隔离,它们可以设置为一个电路是正电源,第二个输出是相对于正电源供给的负电源。因此,待测电路可以在超过其规定工作的电源电压范围上进行测试。

多通道电源具有追踪功能,因此来自“正”和“负”的电源通道的电压可以在同一时间内发生变化。因此,每个通道上的电压幅度可以是相同的值。

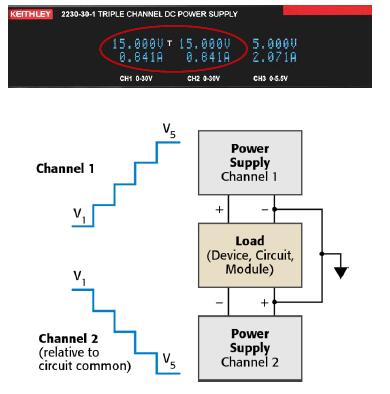

在追踪模式下CH1和CH2电压输出同时变化

更多资料请下载:使用多通道电源提供最大的灵活性
