6010自动测试系统硬件架构

对于LED灯、电池、电源等生产制造时需要快速测试时，海洋仪器提供6010ATE自动测试系统，这是具有弹性、高速、高质量的测试系统，以下是6010ATE自动测试系统硬件架构说明：（注：此架构为具有4*4的测试治具，能够提供需要量大且快速的生产线四个待测物同步测试）

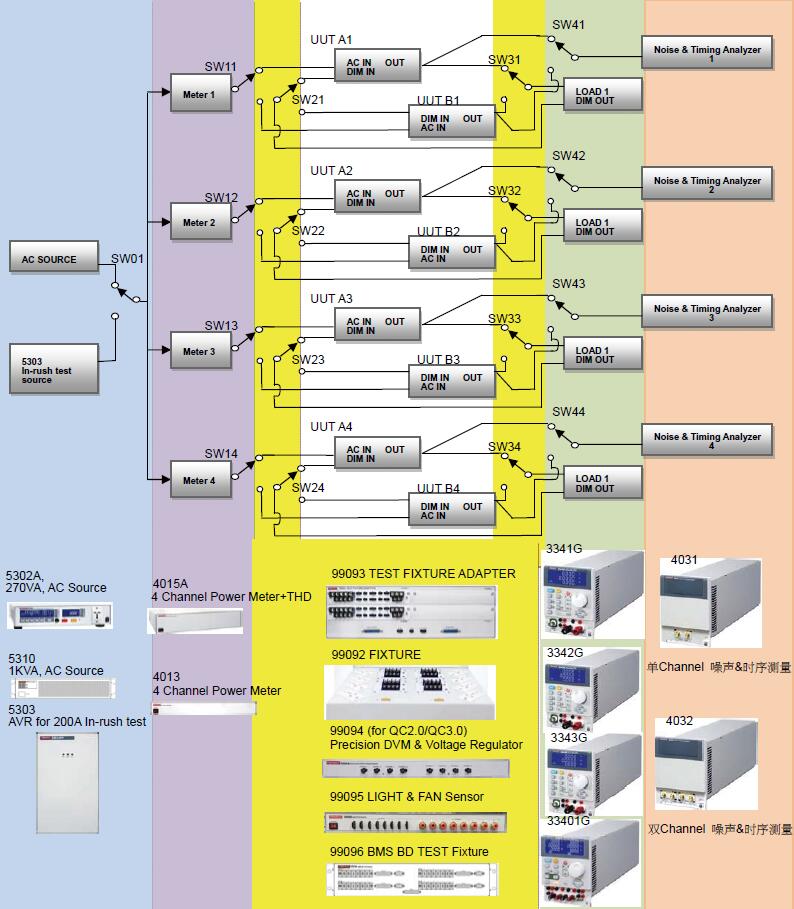

6010ATE的系统架构图

SW01：一般测试orIn-rushCurrenttest

SW11~SW14：AC电压选择开关供给UUTA/B

SW21~SW24：DC负载调光选择开关供给UUTA/B

SW31~SW34：DC负载选择开关连接到UUTA/B的输出

SW41~SW44：Noise&TimingMeter选择开关连接到UUT A/B的輸出

60104为6010测试模块的机框

更多资料请下载：6010自动测试系统硬件架构
