电子负载定电流与定电阻模式之差异

当测试电源供应器时，如何使用电子负载的定电流与定电阻负载模式。当使用电子负载的定电流(CC)模式来测试电源供应器启动时必须相当小心，例如：一个5V/50A输出的电源供应器无法在0到5V启动时提供50A的定电流输出，于许多情况下，电源供应器可能因为短路或过电流保护电路动作而导致无法启动。

因此，于电源供应器启动时应该使用定电阻(CR)模式使电压、电流能够同时逐渐上升，佚电源供应器已完成启动后再将负载切换为定电流(CC)模式来继续往后的测试。

电子负载在3310/3320系列中可以免除在电源供应器启动时需要手动切换电子负载的工作模式由定电阻切换到定电流模式。因为在定电流模式时，负载电流的上升斜率是可以随面板上的设定调整而改变，因此可以让电源供应器在启动时用定电流(CC)模式负载来开机并测试。

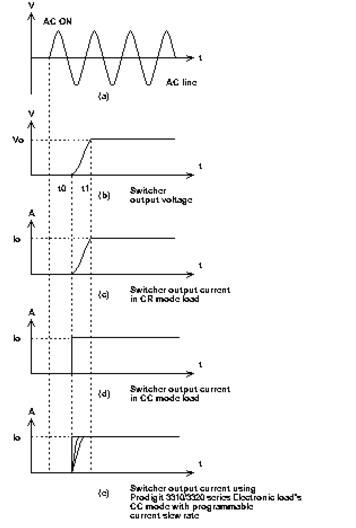

图(a)电流供应器的交流输入电源，图(b)是电源供应器的输出电压，输出电压于t0开始上升。然后于t1时达到其稳定的输出电压，图(c)为当电子负载为CR模式时，电源供应器的输出负载电流，图(d)为当电子负载为CC模式时，电源供应器的输出负载电流。

从图(c)与(d)中我们可以发现，当电子负载为CC模式时，电源供应器在t0到t1之间必须提供更多的输出功率。

图(e)为使用博计公司的3310/3320系列电子负载于定电流模式时的负载电流，其启动负载电流之斜率的快或慢是可经由面板来调整的。
