如何选用博计3300系列电子负载?

为符合您的测试需求,博计提供了非常弹性且完整的抽取式电子负载模块及其机框,抽取式电子负载模块的功率规格从75W到300W,可从机框前方进行抽取供替换用。

1、选用电子负载模块:

3310系列有CC、CR、CV动态及短路共五种工作模式,通常应用于研发、品管或自动测试系统上。

3320系列有CC和短路共两种工作模式,适用于检验、生产线或热机寿命试验上。

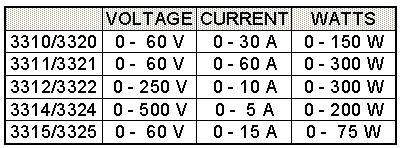

3310系列及3320系列的电压、电流、功率规格分别如下表所示:

依据负载功率的瓦特数并用上面规格表来选用合适的电子负载模块,例如:一个12V/20A的电源供应器需要一个300W的模块,一个双输出的电源供应器需要两个负载模块。在3310系列/3320系列中,较低的额定负载电流提供较佳的设定分辨率及较低的负载噪声效应,因此为测试电源供应器而言是较佳的。负载噪声的指数大小如下:

2、选用合适的机框:单负载应用时选用博计3302机框,3302机框容纳所有3310/3320系列的负载模块。双负载或更多负载时且需要动态负载测试时,应该选用3300机框,3300可容纳高达四个任意组合的3310系列负载模块。3301机框适用于静态负载的测试须需求,3301可容纳高达四个任意组合的3320系列负载模块。(注:3300机框具有GPIB/RS232C接口的设定/读回能力。3301机框具有GPIB及主机/副机接口的设定能力。若将3310系列负载模块装置在3301机框时,GPIB能力便丧失,仅能从面板上手动操作。3301机框的主机/副机功能使两部3301机框只需一个GPIB地址便可以控制最多达到八个3320系列负载模块,此时背板上的主机/副机电缆线须先接妥。3302单组机框可容纳所有的3310/3320系列负载模块,并具备GPIB标准接口,当装置3310系列模块时,GPIB接口具有设定/读回能力,当装置3320系列模块时,GPIB接口只有设定能力。)

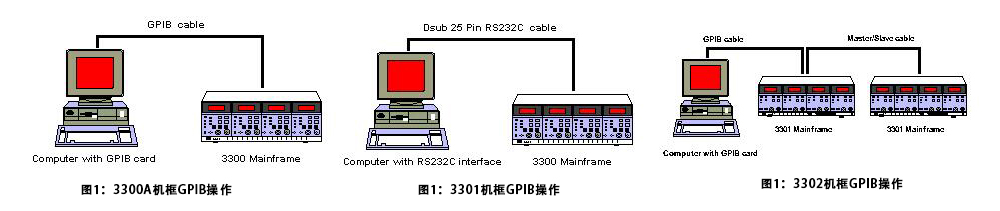

3、3300A机框的GPIB操作:所有的3310系列电子负载模块,可在任何组合下在3300A机框上操作。

4、3300A机框的RS-232C操作:所有的3310系列电子负载模块,可在任何组合下在3300A机框上操作。RS232C具备设定及读回的能力(SETTING/READBACK)。

5、3301机框的GPIB操作:所有的3320系列电子负载模块,可在任何组合下在3301机框上操作。GPIB具备设定的能力(LISTENONLY)。若使用MASTER/SLAVECABLE连接另一台3301时,仅需一个GPIB地址便可控制达8个负载模块。

6、3302机框的GPIB操作:所有的3310系列及3320系列电子负载模块,均可在3302机框上操作。GPIB:在使用3310系列时具备设定及回读的能力(LISTEN/TALK)。在使用3320系列时具备设定的能力(LISTEN)。
