如何使用近场探头测到接近远场测试的数据

　　在标准的EMI（辐射发射）测试中，实验室都是使用EMC自动测试软件、EMI接收机和经过准确校准的接收天线等组成测试系统，在标准的3米法暗室或者10米法暗室中，进行3米或10米测试距离的测试，这称为远场测量。电磁场的特性主要由被测器件(EUT)与接收天线的距离决定。远场辐射发射测量可以准确地告诉我们被测器件是否符合相应的EMC标准。

　　但是，远场测试也有一些局限性。它无法告诉工程师，超标辐射发射问题到底是来自于USB、LAN之类的通信接口，还是来自壳体的缝隙，或来自连接的电缆乃至电源线。在这种情况下，我们通常只能使用频谱分析仪和近场探头，通过近场测试来定位这些发射源。近场测试是一种相对量测试，这意味着它需要把被测器件的测试结果与基准器件的测试结果进行比较，以预测被测器件通过一致性测试的可能性。需要注意的是，比较近场测试结果与EMI标准测试极限是没有意义的。

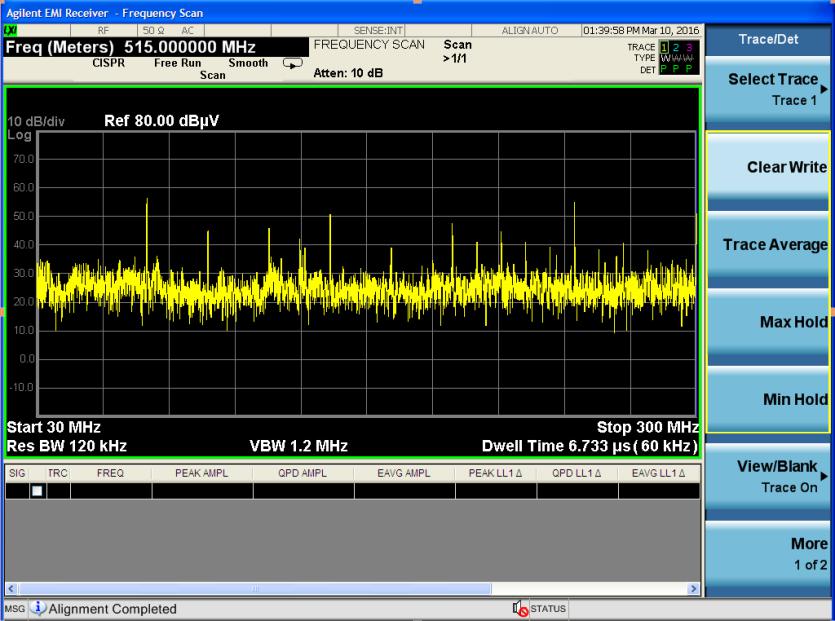

　　我们在日常的测试中经常遇到在标准测试中非常明显的干扰频率点及其倍频信号，在使用进场探头测试的时候回看不清，或者很难找到，我们也通过实验验证了这个问题，下图是我们在3米法暗室中对某设备的测试结果：

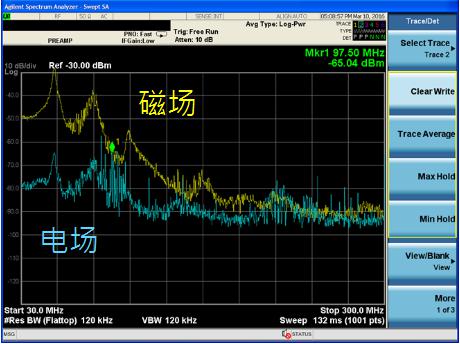

　　在图中我们可以清晰的看到干扰频率点及其谐波，接下来我们以同样的接收机设置，使用普通近场探头对被测设备在相同的3米法暗室中进行了全方位的近场测试，测试结果如下图：

　　我们分别使用了磁场探头和电场探头进行了全方位测试，从测试数据中可以看出，两种探头的测试结果差异很大，且对比远场测试数据可以发现，在远场测试中很明显的干扰频点及其谐波在近场测试中很多都是无法看到的，那么这样的问题会对我们进行辐射发射问题整改带来很大的困扰。

　　针对以上问题，海洋仪器推出了新型的近场测试系统，该测试系统主要由EMC分析仪和新型近场探头组组成，专门用于EMC诊断测试。

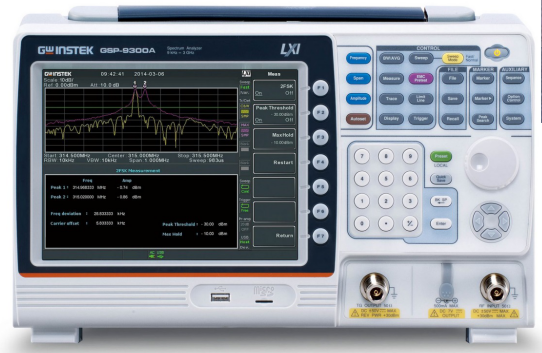

 EMC分析仪                    新型近场探头组

　　EMC分析仪主要技术指标如下：

　　频率范围:9kHz~3.25GHz

　　6dB电磁干扰滤波器200/9k/120kHz

　　准峰值/电磁干优平均值检波器

　　内建预放大器

　　专属电磁兼容性预测试功能

　　追纵源产生器(选配)USB/LAN/RS-232/GPIB(选配)

　　EMC分析仪内置了专用的EMC测试功能，如下图所示：

　　1、专用的EMC测试套件提供了五组常用的电磁兼容功能，内置了标准频率设定如

BandA:9k–150kHz 　　BandB:150k–30MHz 　　BandC:30M–300MHz 　　BandD:300M–1,000MHz 　　BandE:above1GHz 　　用户也可自定义设置

　　2、内置了EN55022、FCCPart15等EMC标准的限制线等功能，这些测试配置和限制线都可以由用户进行自定义设置。

　　3、可自定义天线系统/LISN校正系数。

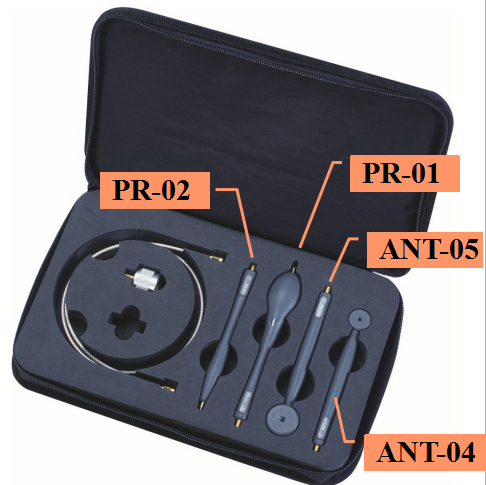

新型近场探头组主要技术指标如下： 　　PR-01:交流电压探头*1 　　PR-02:接触式探头*1 　　ANT-04:近场感应探头*1 　　ANT-05:近场感应探*1
